半导体发光二极管工作原理、特性及应用

发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即

λ≈1240/Eg(mm)

式中Eg的单位为电子伏特(eV)。若能产生可见光(波长在380nm紫光～780nm红光)，半导体材料的Eg应在3.26～1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

LED的特性

1.极限参数的意义

(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。

(2)最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。

(3)最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。

(4)工作环境topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。

2.电参数的意义

(1)光谱分布和峰值波长：某一个发光二极管所发之光并非单一波长，其波长大体按图2所示。

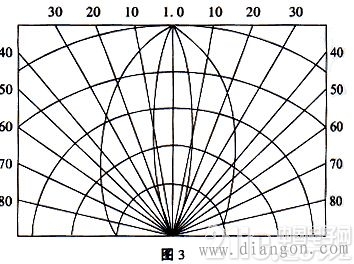

图3给出的二只不同型号发光二极管发光强度角分布的情况。中垂线(法线)AO的坐标为相对发光强度(即发光强度与最大发光强度的之比)。显然，法线方向上的相对发光强度为1，离开法线方向的角度越大，相对发光强度越小。由此图可以得到半值角或视角值。

(5)正向工作电流If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6·IFm以下。

(6)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极管正向工作电压VF在1.4～3V。在外界温度升高时，VF将下降。

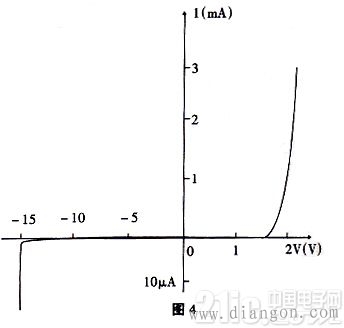

(7)V-I特性：发光二极管的电压与电流的关系可用图4表示。

在正向电压正小于某一值(叫阈值)时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流IR100mcd);把发光强度在10～100mcd间的叫高亮度发光二极管。

一般LED的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA以下(亮度与普通发光管相同)。

除上述分类方法外，还有按芯片材料分类及按功能分类的方法。

LED的应用

由于发光二极管的颜色、尺寸、形状、发光强度及透明情况等不同，所以使用发光二极管时应根据实际需要进行恰当选择。

由于发光二极管具有最大正向电流IFm、最大反向电压VRm的限制，使用时，应保证不超过此值。为安全起见，实际电流IF应在0.6IFm以下;应让可能出现的反向电压VR

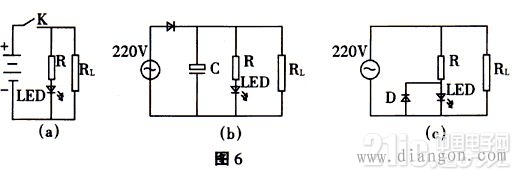

(2)图6(a)、(b)、(c)分别为直流电源、整流电源及交流电源指示电路。

图(a)中的电阻≈(E-VF)/IF;

图(b)中的R≈(1.4Vi-VF)/IF;

图(c)中的R≈Vi/IF

式中，Vi——交流电压有效值。

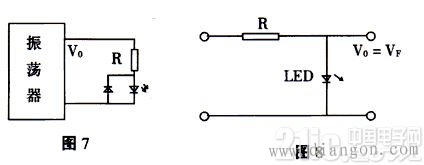

(3)单LED电平指示电路。在放大器、振荡器或脉冲数字电路的输出端，可用LED表示输出信号是否正常，如图7所示。R为限流电阻。只有当输出电压大于LED的阈值电压时，LED才可能发光。

(4)单LED可充作低压稳压管用。由于LED正向导通后，电流随电压变化非常快，具有普通稳压管稳压特性。发光二极管的稳定电压在1.4～3V间，应根据需要进行选择VF，如图8所示。

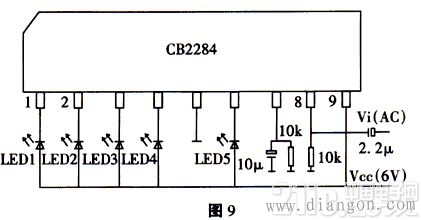

(5)电平表。目前，在音响设备中大量使用LED电平表。它是利用多只发光管指示输出信号电平的，即发光的LED数目不同，则表示输出电平的变化。图9是由5只发光二极管构成的电平表。当输入信号电平很低时，全不发光。输入信号电平增大时，首先LED1亮，再增大LED2亮……。
