家用电度表原理和接线图解
时间：2023-03-08作者：佚名
|
家庭中使用家用电器就需用电，而用电又需计量用电量，计量用电量就要用电度表了。怎样才能正确选用电度表呢？电度表的选用要根据负载来确定。也就是说所选电度表的容量或电流是根据计算电路中负载的大小来确定的，容量或电流选择大了，电度表不能正常转动，会因本身存在的误差影响计量结果的准确性；容量或电流选择小了，会有烧毁电度表的可能。一般应使所选用的电度表负载总功率为实际用电总功率的1.25～4倍。所以在选用电度表的容量或电流前，应先进行计算。例如：家庭使用照明灯4盏，约为120 W；使用电视机、电冰箱等电器，约为680 W；试选用电度表的电流容量。由此得：800×1.25=900(w)或800×4=3200(W)，其选用电度表的负载瓦数为900～3200 W之间。选用电流容量为10～15 A的较为适宜。
选用电度表时，除了要考虑电流容量问题，还要注意表的内在质量，特别要注意电度表壳上的铅封是否损坏。一般说来，电度表在出厂前要进行准确性校验。检查合格后，对电度表的可拆部位做铅封，使用者不得私自将铅封打开。若铅封损坏，必须经有关部门重新校验后方可使用。
电度表是用来计量电气设备所消耗电能的仪表，可分为单相电度表和三相电度表，准确度一般为2.0级，也有1.0级的高精度电度表。电度表的外观如图1所示。
 图1 电度表外形
 图2 电度表结构
如图2所示，它由电流线圈、电压线圈及铁心、铝盘、转轴、轴承、数字盘等组成。电流线圈串联于电路中，电压线圈并联于电路中。在用电设备开始消耗电能时，电压线圈和电流线圈产生主磁通穿过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器计算耗电的多少。用电量越大，所产生的转矩就越大，计量出用电量的数字就越大。
选好单相电度表后，应进行检查安装和接线。

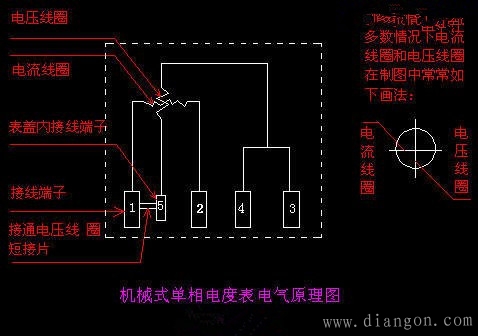

单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。原理图如下

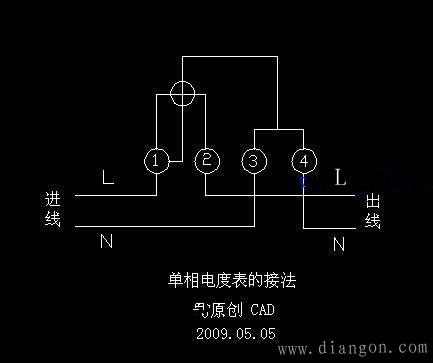

2、直接接入法 如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。 直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图 接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

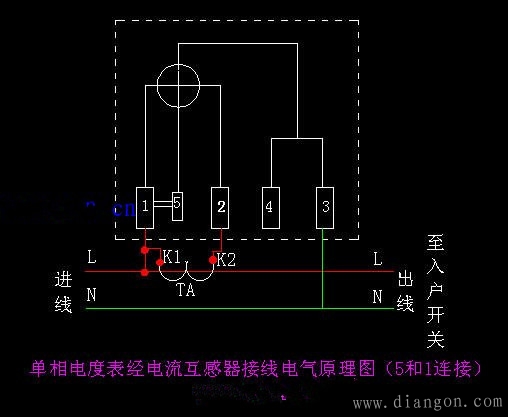

3、经互感器接入法 在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种： （1）单相电度表内5和1端未断开时的接法。 由于表内短接片没有断开，所以互感器的K2端子禁止接地。如图

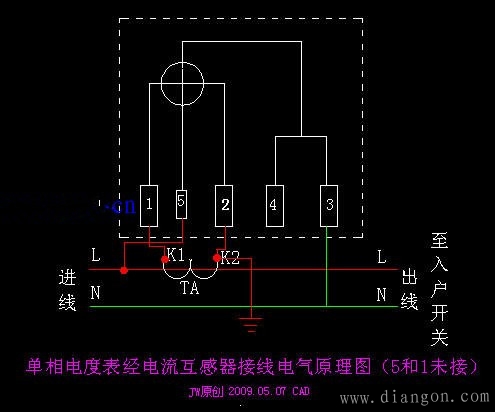

（2）单相电度表内5和1端短接片已断开时的接法。 由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
|
