电气控制系统中出现共模干扰解决措施

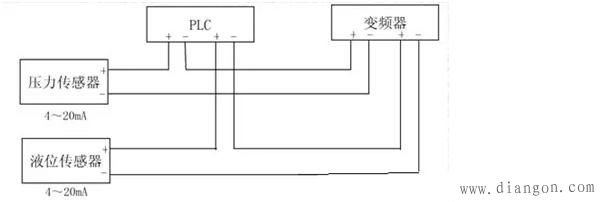

当现场多路信号，如4～20mA、0～10mA、1～5V同时输入多个控制器时，如下图所示。

对于传感器输出的电流信号，只经plc和变频器的输入阻抗之和不大于传感器的输出负载阻抗即可，压力传感器的信号可以同时串入PLC和变频器，如只有压力传感器信号，则PLC和变频器也都可以正常接收压力传感器的信号。而当液位传感器的信号也同时接入PLC和变频器时，因PLC接收信号的-端都在变频器的 端，当两传感器的信号电流不一样时，就有可能使PLC两-端的电位有较大的差异，就就形成了共模干扰电压。如PLC输入端又互相不是隔离的，则会造成PLC的模拟信号输入端接收不正常。变频器的两输入信号是在PLC的后面，其-端电位可保持在变频器内部电路设定的状态，问题不大。

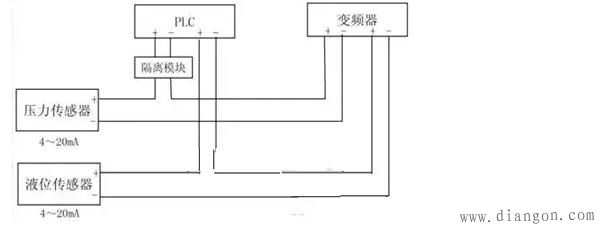

　解决的办法如下图所示，在PLC输入信号的一端加装隔离模块，此时PLC的两个-端中，由于一个是处于隔离状态，所以不会出现两个-端一高一低，与PLC内部电路不相适应的现象。
