变压器负载运行原理

变压器一次绕组接额定电压，二次绕组与负载相连的运行状态称为变压器的负载运行，如图所示。此时二次绕组中有电流I₂通过，由于该电流是依据电磁感应原理由一次绕组感应而产生，因此一次绕组中的电流也由空载电流I₀变为负载电流I₁。下面分析一、二次绕组中电流的关系。

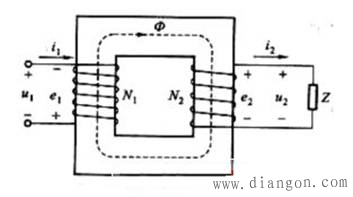

图 单相变压器负载运行

二次绕组中的电流I₂所产生的磁通势N₂I₂将在铁心中产生磁通Ф2,它力图改变铁心中的主磁通Фm。，但由前面分析的恒磁通的概念可知，由于加在一次绕组上的电压有效值U₁不变，因此主磁通Фm基本不变，故随着I₂的出现，一次绕组中通过的电流将从I₀增加到I₁，一次绕组的磁通势也将由N₁I₀增加到N₁I₁，它所增加的部分正好与二次绕组的磁通势N₂I₂相抵消，从而维持铁心中的主磁通Фm的大小不变。由此可得变压器负载运行时的磁通势平衡方程式为

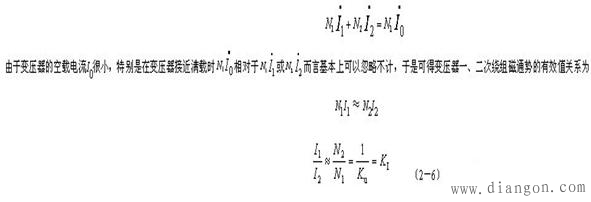

式中，K_I称为变压器的变流比。

式表明，变压器一、二次绕组中的电流与一、二次绕组的匝数成反比，即变压器也有变换电流的作用，且电流的大小与匝数成反比。

由式可得出：变压器的高压绕组匝数多，而通过的电流小，因此绕组所用的导线细；反之低压绕组匝数少，通过的电流大，所用的导线较粗。
