如何在电箱接电

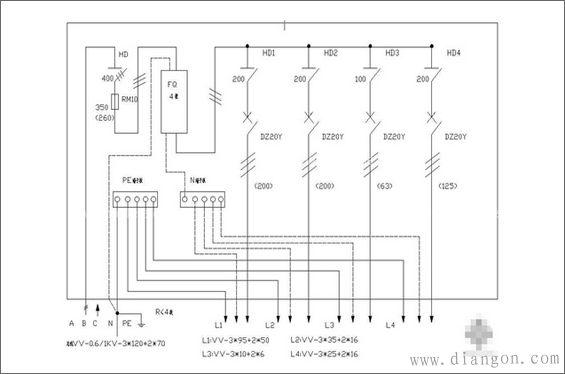

一、一般的动力配电箱进线是采用五线制，即A、B、C三路相线（一般颜色为黄绿红），一路零线（颜色浅蓝），一路地线（颜色黄色带绿条纹）。出线根据需要，1、220V负载一般是取一路相线、一路零线、一路地线。2、380V负载，（比如380V交流电机）三相全取、再加接地线。（负载有就地控制的话也需要零线。）3、有特殊两相380V的交流焊机，任意出两相相线。再加接地线。接地线一般要求接上，但很多场合（比如工地）都不接的。一般进线是三相进一路3PIN的空开、断路器、刀闸或者其他断路器；零线压到接零端子排、地线压到接地端子排。也有进线直接采用4PIN断路器三路相线与零线同进，接地线压到接地端子排的。
二、照明配电根据负荷大小，可以采用一路相线 一路零线 一路接地线；或者如上的动力配电220V。

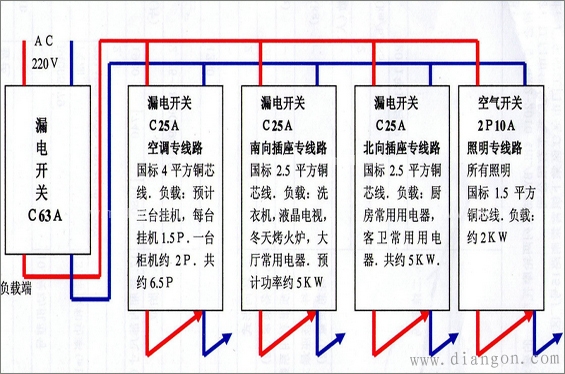

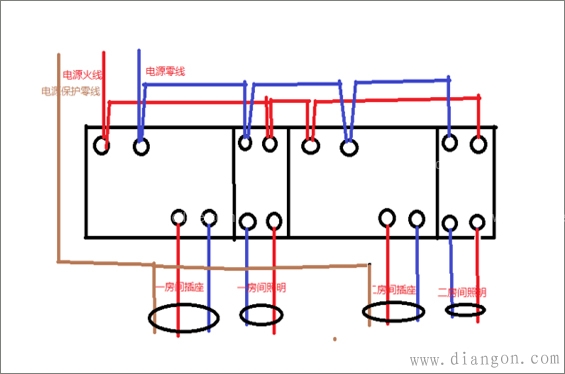

配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。是不是很简单呢？

在安装家用的配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱，然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。关于电路设备的安装，还是要找专门的师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。

按照家用配电箱接线图进行施工安装，这是最后一部的事情，在这个之前，小编说过要好好进行配置配电箱，尽量和家里所用的电路是一样的大小的电流电压，这个就需要让你对配电箱型号以及规格尺寸等方面有所掌握。比如GGD是什么，第一个字母G是指低压配电柜，第二个G是指固定安装、接线，字母D是指电力用柜；又比如GCK是什么？第一个字母G是柜式的结构，第二个字母C是指抽出式，字母K是指控制中心，这些都是需要掌握的，两者价钱差距不大，主要的区别是两者所采用的元器件。
