什么是分励脱扣器?分励脱扣器工作原理_分励脱扣器接线图

一、什么是分励脱扣器

分励脱扣器实际是由分闸线圈和脱扣器组合而成。我们常说的消防控制就是当出现电路故障或者火灾发生时，人为的给分励脱扣线圈加上规定的电压，分励脱扣器会控制断路器跳闸。分励脱扣器常用在远距离需要强制切断电源的控制上，现在用得最多的就是消防控制切断非消防电源。

二、常用分励脱扣器型号

常用的分离脱扣器有CDM1系列和DZ47系列。CDM1塑壳断路器带分励脱扣的是3310和3340规格，其中3310是带分励脱扣的，3340是带分励脱扣和信号反馈的；DZ47小型断路器的分励脱扣器型号是MX OF。

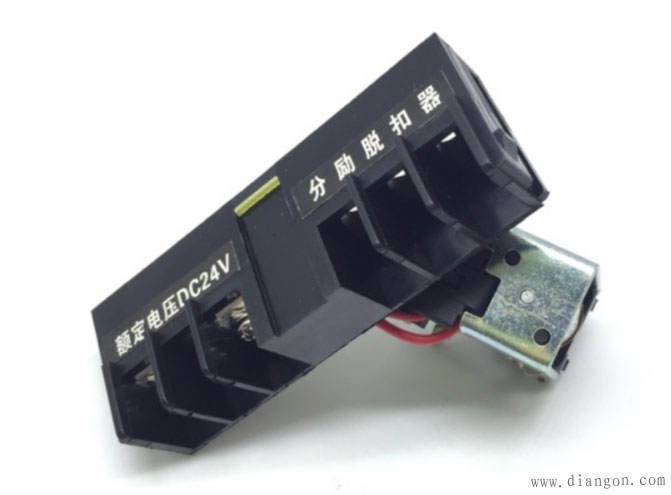

上图是德力西塑壳断路器CDM1分励脱扣

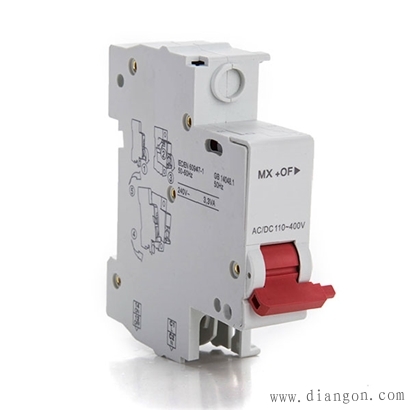

上图是德力西小型断路器DZ47分励脱扣

三、分励脱扣器工作原理

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

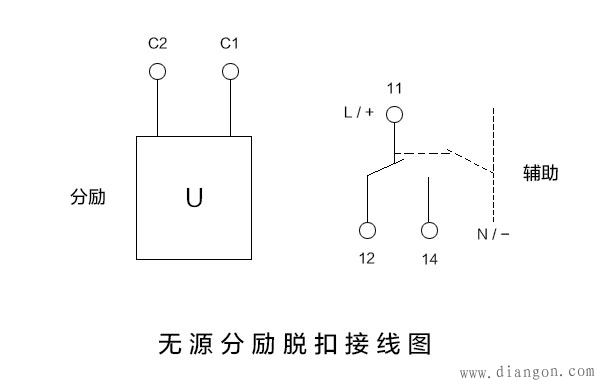

四、分励脱扣器接线图

分励脱扣中的C1和C2是脱扣器线圈，所以C1和C2接控制分励的电源。其中C2接电源的相线，C1通过外部控制触点接控制电源的N线或者直流电的负极。

辅助部分的12和14常开和常闭触点，还有一条线是公共接线端11。断路器断开状态下12常闭信号端，14常开信号端。接线要看你的火灾报警接线图，按道理来12接断开信号，14接开关闭合信号端，这样可以反馈信号给接收的元器件当前分励脱扣的运行状态。
