利用三极管开关做为不同电压准位之界面电路

在工业设备中，往往必须利用固态逻辑电路来担任控制的工作，有关数字逻辑电路的原理，将在下一章详细加以介绍，在此为说明界面电路起见，先将工业设备的控制电路分为三大部份﹕(1)输入部份，(2)逻辑部份，(3)输出部份。
为达到可靠的运作，工业设备的输入与输出部份通常工作于较高的电压准位，一般为220伏特。而逻辑部份却是操作于低电压准位的，为了使系统正常工作，便必须使这两种不同的电压准位之间能够沟通，这种不同电压间的匹配工作就称做界面(interface)问题。担任界面匹配工作的电路，则称为界面电路。三极管开关就经常被用来担任此类工作。
图中利用三极管开关做为由高压输入控制低压逻辑的界面电路之实例，当输入部份的微动开关闭合时，降压变压器便被导通，而使全波整流滤波电路送出低压的直流控制信号，此信号使三极管导通，此时集电极电压降为0(饱和)伏特，此0伏特信号可被送入逻辑电路中，以表示微动开关处于闭合状态。
反之，若微动开关开启，变压器便不通电，而使三极管截止，此时集电极电压便上升至VCC值，此一VCC信号，可被送入逻辑电路中，藉以表示微动开关处于开启状态。在图之中，逻辑电路被当作三极管的负载，连接于集电极和地之间(如图所示) ，因此三极管开关电路的R1，R2和RC值必须慎加选择，以保证三极管只工作于截止区与饱和区，而不致工作于主动(线性) 区内。

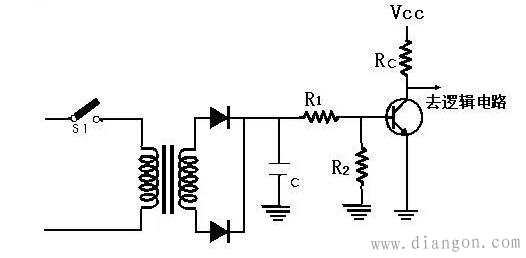

图 三极管开关当作输入部份与逻辑部份之间的界面
