输电线路带电作业高强度泡沫填充绝缘杆性能指标
时间：2023-03-08作者：佚名
|
1000kV交流输电线路带电作业高强度泡沫填充绝缘杆作为承受机械负荷和绝缘的材料。
(1)设计及强度核算。1000kV交流输电线路带电作业用绝缘拉杆，设计用于额定机械负荷120kN，连接结构型式为双耳连接，绝缘拉杆按其结构为高强度泡沫填充绝缘杆和金具组件组成。
(2)金具材料和结构设计。1000kV交流输电线路带电作业绝缘拉杆两端金具材料选用45号型钢锻造，金具的结构按与外部连接结构型式为双耳连接设计。为保证金具外连接部位双耳强度满足使用要求，将金具外连接部位双耳当做整支间隔杆的机械保险，使机械强度由高到低为绝缘部分、金具压接部分、金具外连接部位双耳。
(3)金具防腐性能确定。1000kV交流输电线路带电作业绝缘拉杆采用稀土铝多元素热镀锌对金具进行防腐，以增大锌层和钢材的黏附能力，增强锌层可压延性，保证金具在压接时不起皮、无裂缝。
(4)绝缘子卡具。1000kV特高压线路主要使用的绝缘子型号有三种，即XWP-300，XWP-420和CA-597EX，对应使用的绝缘子卡具额定负荷有三种，具体见表1。
(5)特高压专用电位转移棒。电位转移棒是等电位作业人员进出等电位时使用的金属工具，用来减少放电电弧对人体的影响及避免脉冲电流对屏蔽服装可能造成的损伤。由于耐张绝缘子串的均压屏蔽环的直径大，必须设计一种方便悬挂和摘除，又有适当通流能量的电位转移棒来满足实际工作的需要。

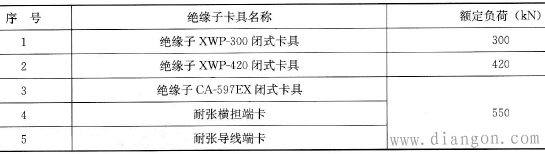

表1 特高压线路绝缘子的性能指标
 (6)特高压耐张绝缘子起吊工具。由于特高压耐张绝缘子单片重量大约25kg，耐张绝缘子水平串间的间隙距离较小，绝缘子不能从水平串间隙间隙中通过。必须通过专用的耐张绝缘子起吊工具实现绝缘子起吊工作。耐张绝缘子起吊工具装配在构架或绝缘子串上适当位置，由不同的支撑绝缘杆和绝缘工具组成的绝缘旋转吊臂装置。它们可以用来起吊绝缘子串，以便更换损坏的部件，还可以将导线吊离绝缘子串或起吊带电设备。绝缘部件应选用绝缘管材、异型材和泡沫填充管等绝缘材料。详见表2。
表2 绝缘起重机具机械性能  |
