PLC双整型数比较指令
时间：2023-03-08作者：佚名
|
1．指令符号

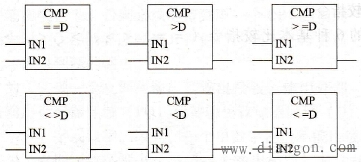

 表1 为双整型数比较指令说明表。
表1 双整型数比较指令说明表
2．指令功能说明
CMP?D（双整型数比较）指令能与正常的触点连接使用。它可以放置在正常触点允许放置的任何位置。IN1和IN2根据所选择的比较指令类型进行比较。
表2 为双整型数比较指令对状态位的影响。
表2 双整型数比较指令对状态位的影响
3．指令应用举例（见图2）
在图2上，如果以下条件成立，则输出Q4.0将置位：
1)方块输入I0.0和I0.1的信号状态为“1”；
2) MD 0和MD 4的大于等于(>=)的比较结果为“真”( true)；
3)输入I0.2的信号状态为“1”。
 图2 双整型数比较指令应用举例 |
