空调器压缩机结构原理图解

空调器压缩机目前仍广泛采用效率高、重量轻、体积小的滚动转子式压缩机，往复（曲轴连杆）活塞式压缩机已很少使用。这两种压缩机的原理已在电冰箱中介绍。涡旋式压缩机结构新颖、精密，具有体积小、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、气源清洁等优点。涡旋压缩机是当今世界节能压缩机，被誉为“新革命压缩机”。涡旋压缩机主要运行件涡盘只有磨损很小，因而寿命更长，被誉为“免维修压缩机”。涡旋压缩机运行平稳、振动小、工作环境宁静，又被誉为“超静压缩机”。下面作重点介绍。

气态制冷剂在涡旋定子、涡旋转子以及支承端盖板（图上与定子做成一体）之间构成的空间内压缩。在涡旋定子的圆周上设置吸气口，在端盖中心设置排气口。

涡旋式压缩机结构图

涡旋转子随着曲轴转动，以与定子偏心为半径进行公转，为了防止涡旋转子自转，设有防自转环，该环上部和下部的突出键互成90度，呈“＋字形”环，分别嵌入涡旋转子和壳体的键槽内，有了十字环联接件，就可以使曲轴的旋转运动变为转子的平移转动。

涡旋定子和涡旋转子的涡旋形状基本相同，而涡旋线相位差180度，且轴线以偏心为之组合在一起。

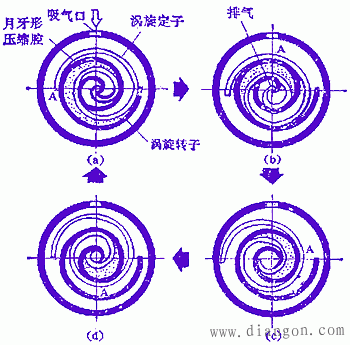

在两涡旋之间构成四个压缩腔，每个压缩腔呈月牙形。下图(a)为吸气终了压缩腔的状态。之后涡旋转子每隔90度转角顺时针作圆周轨道运动，其情况分别见下图(b)、(c)、(d)、最后到(d)完成一个周期。

如以涡旋转子的涡旋线与涡旋定子的涡旋相切点A为基点，该A点在转子平移转动中是移动的，如图所示。由此可以看出，这种压缩腔是一边向中心移动，一边缩小容积的一种压缩机构。

涡旋式压缩机压缩原理图

涡旋式制冷压缩机，构造简单，不需要进排气阀组，具有较高的容积效率，力矩变化小，振动小、噪声低。涡旋式压缩机与同规格往复活塞式压缩机相比，总的绝热效率提高10％，噪声降低约5dB，体积减小40％，重量减轻15％。

名义制冷量工况

空调压缩机铭牌上的制冷量、电流、功率是在名义制冷量工况下测得的，它与空调器的名义制冷量测试工况不同。

我国原机械部部颁标准JB2941-81规定，压缩机名义制冷量测试工况（空调工况）如下：

蒸发温度　　5℃

冷凝温度　　40℃

吸气温度　　15℃

过冷温度　　35℃

环境温度　　30±5℃

国外空调器用全封闭压缩机，如泰康牌、日立脚、乐声牌等铭牌上的制冷量都按

美国ASHRAE标准规定的制冷工况测得。

ASHRAE标准规定的名义制冷量工况如下：

蒸发温度：　45℉（7.2℃）

冷凝温度：　130℉（54.4℃）

吸气温度：　95℉（35℃）

过冷温度：　115℉（46.1℃）

环境温度：　95℉（35℃）

我国压缩机实测制冷量一般不能比铬牌制冷量低7％，而国外不能低于5％，压缩机制冷量大多为负偏差。所以在选用国内外压缩机时，必须考虑此因素。

压缩机的性能曲线

压缩机的性能曲线表示了在一定的蒸发温度、冷凝温度下，压缩机的制冷量、工作电流，输入功率的大小。

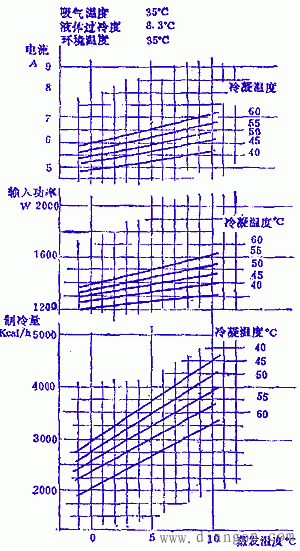

下图为名义制冷量3000大卡/时某窗式空调器所采用的日立牌WAll3AX压缩机性能曲线。例如：吸气温度为35℃、环境温度为35℃、过冷温度为8.3℃时，蒸发温度为5℃、冷凝温度为55℃，从压缩机性能曲线可查出制冷量为3040大卡/时(3.53KW)，电流为6.25安，输入功率约为1440瓦。

利用性能曲线可对压缩机的性能进行分析。当冷凝温度一定时，蒸发温度越低，压缩机制冷量就越小，此时消耗的功率也随之降低。当蒸发温度一定时，冷凝温度升高，压缩机制冷量下降，输人功率增加，性能系数减小。

WA113AX压缩机性能曲线
