在博途中实现S7-PLCSIM对S7-300/400与精智面板仿真的详细图解

精智面板只能用博途组态，本帖介绍的方法用S7-plcSIM对S7-300/400仿真，用WinCC的运行系统对精智面板仿真。只用计算机也能模拟真实的PLC和hmi设备组成的实际控制系统的功能。

打开博途的项目视图，单击工具栏最左边的“新建项目”按钮，创建一个新项目。

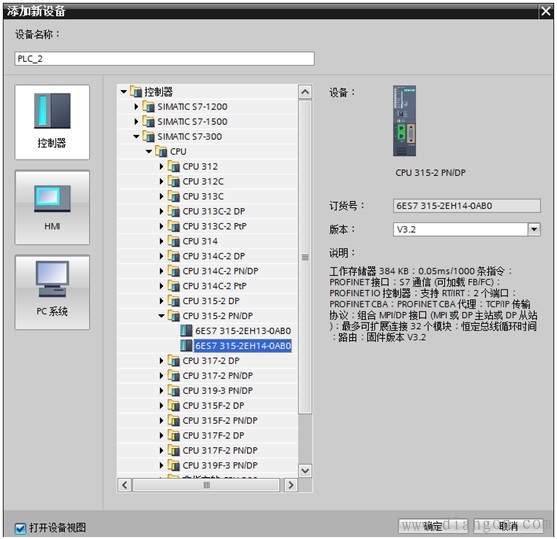

双击项目树中的“添加新设备”，选中“添加新设备”对话框中的CPU 315-2PN/DP,单击“确定”按钮确认。

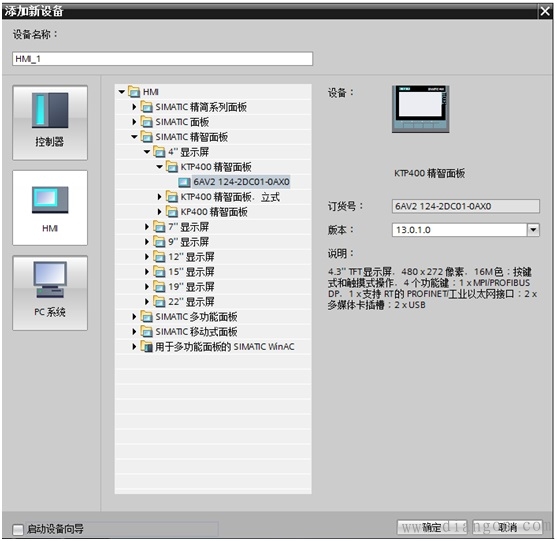

双击项目树中的“添加新设备”，选中“添加新设备”对话框中的KTP400精智面板,不要勾选“启用设备向导”复选框。单击“确定”按钮确认。

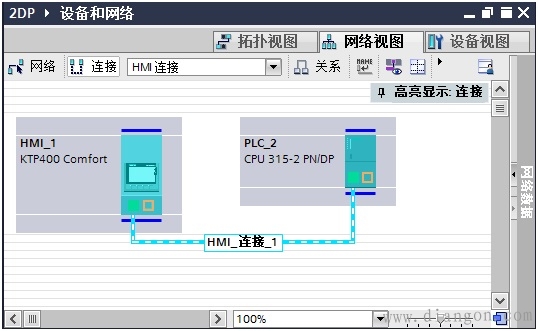

双击项目视图中的“设备和网络”，打开网络视图。单击“连接”按钮，自动选中“HMI连接”。用拖拽的方法连接HMI和PLC的PN接口，自动生成HMI_连接_1。

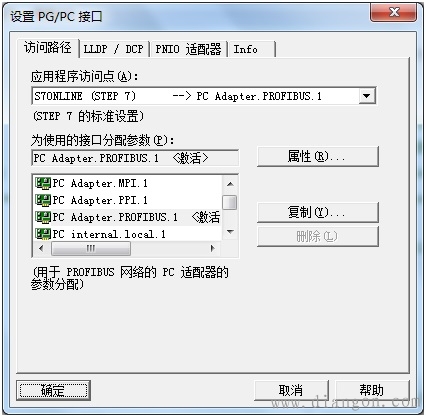

在Windows 7的控制面板中执行菜单命令“查看”→“转至”→“所有控制面板项”，显示所有的控制面板项。双击其中的“设置PG/PC接口”，打开“设置PG/PC接口”对话框。单击“为使用的接口分配参数”列表框中的“PLCSIM.TCPIP.1”，设置应用程序访问点为“S7ONLINE (STEP 7) -->PLCSIM.TCPIP.1”。最后单击“确定”按钮确认。

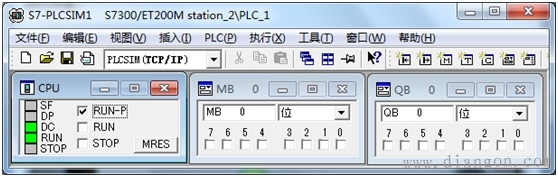

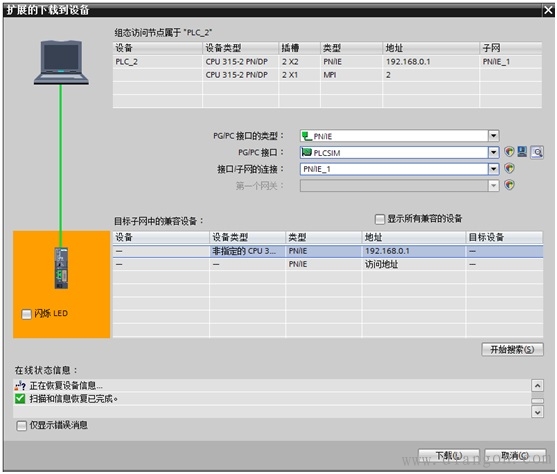

选中项目树中的PLC_1站点，执行菜单命令“在线”→“仿真”→“启动”，启动S7-PLCSIM。按下图设置好“PG/PC接口的类型”“PG/PC接口”和“接口/子网的连接”，使用CPU的PN接口下载程序。

单击“开始搜索”按钮，“目标子网中的兼容设备”列表中显示出搜索到的仿真CPU的以太网接口的IP地址。

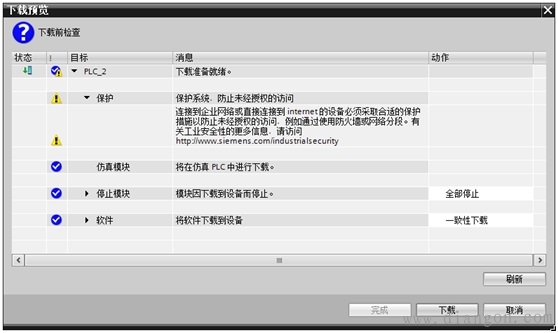

单击“下载”按钮，出现“下载预览”对话框，编译组态成功后，单击“下载”按钮，将程序下载到PLC。

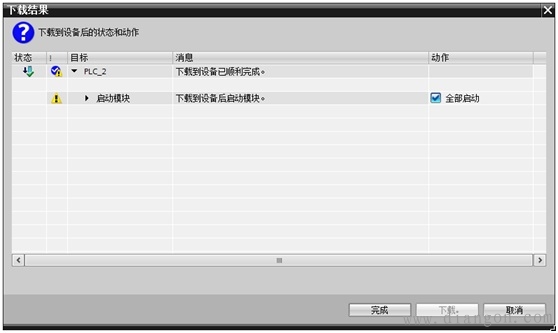

单击“完成”按钮，PLCSIM的CPU进入RUN模式。

单击工具栏上的“插入输出变量”、和“插入位存储器”按钮，生成MB0和QB0的视图对象。

为了验证仿真是否成功，在启动画面中组态一个指示灯和两个按钮，按钮组态为点动按钮，按下时将变量置位，释放时将变量复位。

用PLC程序中的起保停电路和画面上的按钮控制指示灯。

选中HMI_1站点，执行菜单命令“在线”→“仿真”→“启动”，启动HMI运行系统仿真器。编译成功后，出现显示启动画面的仿真面板。

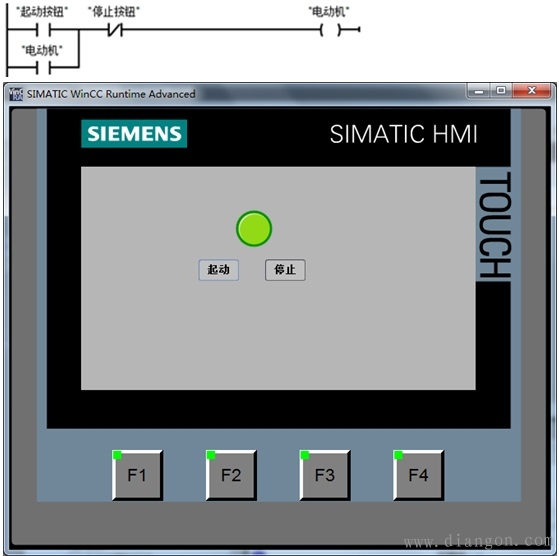

单击画面中的“起动”按钮，由于梯形图程序的作用，变量“电动机”变为1状态，画面上的指示灯亮。单击画面中的“停止”按钮，指示灯熄灭。说明仿真是成功的。
