电缆载流量对照表

本文根据电缆载流量的规则，总结出铝电缆和铜电缆截面与最大载流量的关系，通过表格和口诀的方式方便电气从业人员快速算出电缆截面和载流量之间的关系。

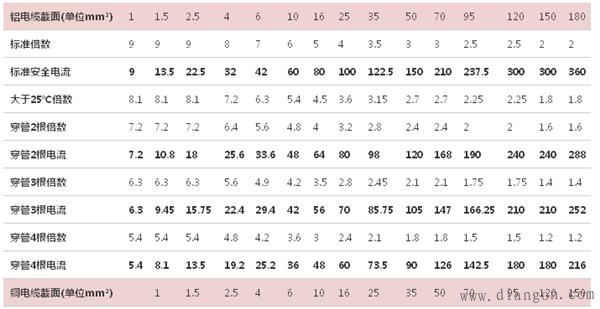

一、电缆载流量表

在线电缆载流量计算工具

二、电缆载流量口诀

　　2.5下乘以九，往上减一顺号走。

　　三十五乘三点五，双双成组减点五。

　　条件有变加折算，高温九折铜升级。

　　穿管根数二三四，八七六折满载流。

三、电缆载流量说明

　　1、本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。

　　2、“2.5下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm导线，载流量为2.5×9＝22.5(A)。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、 25×4。

　　3、“三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量为截面数的3.5倍，即35×3.5＝122．5(A)。从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50mm、70mm导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2.5倍，依次类推。

　　4、“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如2.5平方毫米铜芯线等于4平方毫米铝芯线，4平方毫米铜芯线等于6平方毫米铝芯线，6平方毫米铜芯线等于10 平方毫米铝芯线。
