plc的R复位线圈指令

说明：只有在前面指令的RLO为“1”(能流通过线圈)时，才会执行---( R )(复位线圈)。如果能流通过线圈(RLO为“1”)，将把单元的指定<地址>复位为“0”。RLO为“0”(没有能流通过线圈)将不起作用，单元指定地址的状态将保持不变。<地址>也可以是值复位为“0”的定时器(T编号)或值复位为“0”的计数器(C编号)。
MCR (主控继电器)依存关系
只有将复位线圈置于激活的MCR区内时，才会激活MCR依存。在激活的MCR区内，如果MCR处于接通状态并且复位线圈有能流通过，将把寻址位状态复位为“0”。如果MCR处于断开状态，则无论能流状态如何，单元指定地址的当前状态均保持不变。
状态字：

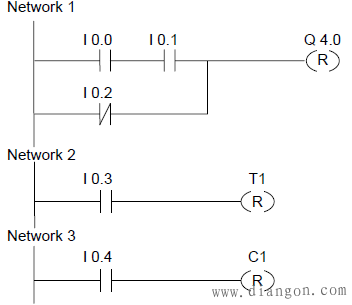

实例：

满足下列条件之一时，将把输出端Q4.0的信号状态复位为“0”：
①输入端I0.0和I0.1的信号状态为“1”时
②或输入端I0.2的信号状态为“0”时。
③如果RLO为“0”，输出端Q4.0的信号状态将保持不变。
满足下列条件时才会复位定时器T1的信号状态：输入端I0.3的信号状态为“1”时。
满足下列条件时才会复位计数器C1的信号状态：输入端I0.4的信号状态为“1”时。
如果实例梯级在激活的MCR区之内：
①MCR处于接通状态时，将按以上所述复位Q4.0、T1和C1。
②MCR处于断开状态时，无论RLO的状态(能流状态)如何，Q4.0、T1和C1的状态均保持不变。
