电吹风结构原理图解

电吹风构造和工作原理主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。用于头发吹干和整型的整容电器。电吹风-构造组成电吹风主要由外壳、电动机、风叶和电热元电吹风构造和工作原理
主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。用于头发吹干和整型的整容电器。

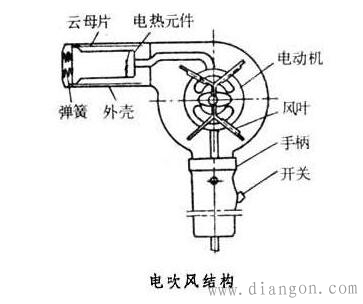

电吹风-构造组成
电吹风主要由外壳、电动机、风叶和电热元件组成。外壳既是结构保护层，又是外表装件，要求造型美、重量轻，一般用金属薄板冲制后表面镀铬或用工程塑料压制而成。永磁式电动机和串激式电动机转速高，多用于轴流式电吹风;感应式电动机转速低，多用于离心式电吹风。风叶用金属薄板或塑料制成，要求其风量大、效率高、风损小。电热元件一般用镍铬丝缠绕在瓷质或云母支架上构成，大多数电热元件上装有过热保护装置，并可调节加热温度。较新型的电吹风采用PTC元件作电热元件,其本身即有过热保护功能。
电吹风-工作原理
电动机和风叶直接相连，通电后电动机带动风叶转动,从进风口吸入的空气经过电热元件，由开关控制，变成从出风口送出的热风或冷风。通常只有当电动机通电时，电热元件才能接通加热,以避免机件过热而损坏。吹风机调节风温的简易方法是转动外壳上的档板;有控制开关时，可分档调温;用PTC元件时可自动控温。有的电吹风通过改变外接电源电压，实现风温和风量的无级调节。 是由一组电热丝和一个小风扇组合而成的。通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。如果只是小风扇转动，而电热丝不热，那么吹出来的就只是风而不热了。吹风机吹出来的风属于干风，若使用的时间过长，很容易会造成水分的流失，造成热伤害，把损伤降到最低的秘诀就是：用毛巾先拍干头发上的水分，用手轻轻梳顺头发，然后再用吹风机。
吹风机-电路图
