放大电路静态工作点的图解分析

图解法：已知放大管的输入特性、输出特性以及放大电路中其它各元件参数的情况下，利用作图的方法对放大电路进行分析。

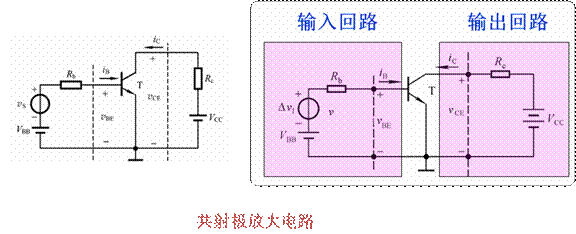

· 首先，画出直流通路

列输入回路方程

列输出回路方程（直流负载线）V_CE=V_CC－i_CR_c

在输入特性曲线上，作出直线 ，两线的交点即是Q点，得到I_BQ。

在输出特性曲线上，作出直流负载线 V_CE=V_CC－i_CR_c，与I_BQ曲线的交点即为Q点，从而得到V_CEQ 和I_CQ。
