家用电灯开关接线图

在家用电灯开关里面，如果在安装的时候你是自动动手的话，那你首先需要弄明白的就是你自己所接的电灯开关是哪种开关，一般我们所能够熟知的有单控开关，双控开关以及三控开关。在弄清楚了自己所涉及到的方式以后，在准备好需要的材料，接下来小编就为大家来具体的说一说各种开关的接线方式吧。

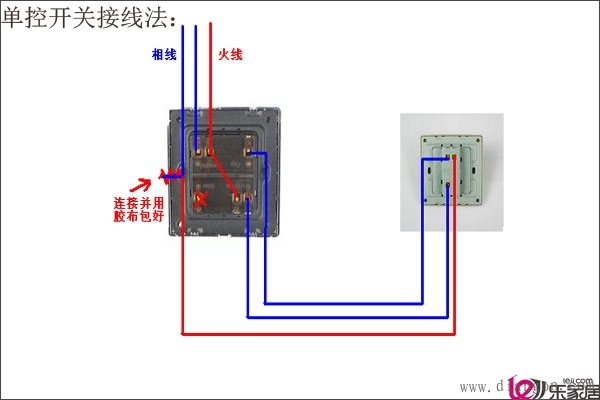

单控电灯开关接线法：
1、将零线直接透过灯头穿过去，然后将线放置在开关的中心点上。
2、将电灯开关的两边用其他的典型连起来
3、在出线的时候，一个连接在220v的中心点上，另一个就连接到开关上。
4、最后就检查一下，在通电以后开关是否能够正常的工作即可。

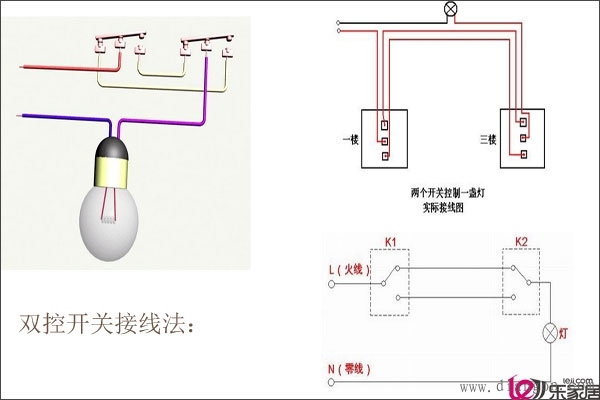

双控电灯开关接线法：
我们首先将双控开关的中心点确定好，对称的庄点就称为左右即可。
1、将左右两个开关用两根线并联起来，一个开关接上火线，一个开关就直接接在控制线上
2、用一根线直接连接中心点，另一头连上电灯，开关之间检查火线与零线是否正确连接
3、最好通电测试电路是否正确，然后再检查电灯是否能够实现双控。
4、这种控制方式是有安全隐患的，容易跳闸，而且一点跳闸，整个线路都会出问题的。

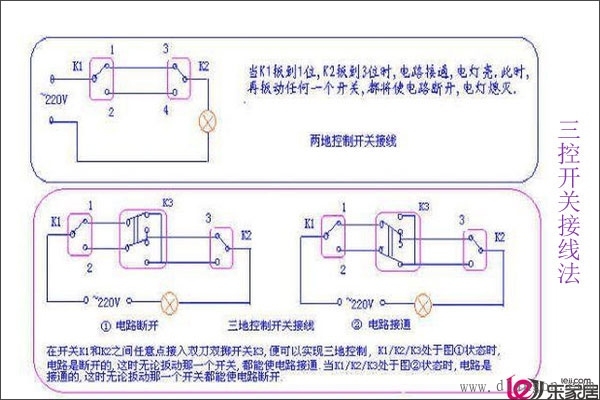

三控电灯开关接线法：
在安装三控电灯开关的时候，大家需要注意的是弄清楚它的工作原理是具体怎么回事。下面小编就用一张图来告诉大家吧。
图中的K1,K2,K3分别是普通的开关，只是在不同的一些位置而已，火线与零线的位置也很清楚。其实正在起到控制作用的其实还只是K1，K3这两个开关，而中间的K2只是一个中途开关，通过判断K1和K3的状态来确定自己操作的方式。顺便提一句，这种开关的价格很便宜的，一般都只需要15块到20块左右。具体的接线方式请参照下图。

小结：关于家用电灯开关的接线方法，小编从单控，双控以及三控开关都分别的做了一个简单的介绍，在这里小编需要多说一句的是，如果自己对电路知识没有一点基础的话，最好不要自己动手。因为这里面涉及到很多安全问题，而且只要一个位置没有控制好，整个电路都要报废的。
