步进电机的驱动原理

关于步进电机的驱动机械装置，用简单的构造图简易说明，在图1 是为了要说明步进电机驱动原理的构造图，在固定架构上有4个电磁铁并列这，它的下方有一个可动磁铁对向这，而且，在磁铁的下侧上装置了引导滚轮作直线状的引导轴，沿这左、右移动的构造。

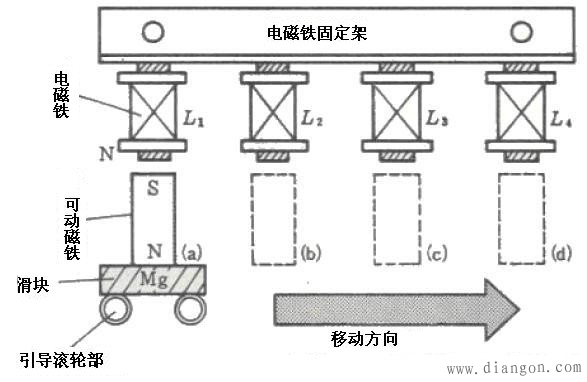

图1 直线型步进电机驱动原理
如此，在此对步进电动机的动作顺道追加说明，现在，电磁铁L1和可动磁铁Mg之间相互作用产生的磁气吸引力，因而在这里场合，(a)部的位置滑动部产生静止作用，其次是电磁铁L2激磁时，刚才的电磁铁L1 OFF，由于如此可动磁铁就被吸引附在电磁铁L2的位置上，就成为在(b)的位置上，更进一步的在电磁铁L3受激磁时，刚才的电磁铁L2 OFF，由于如此可动磁铁就移动至电磁铁L3的位置为止，就成为在(c)的位置上。
以下，依照这各动作而反复的操作，可动磁铁就会向箭头方向移动，因而，依照像这种动作顺次的操作下，可以实现出一种致动器(在此为直线运动)，还有，在此所使用的电磁铁L1~L4，在任何可动磁铁(Mg)侧上，都以产生N极的电流流通。
而且，在此所说的构造图并不是只能有4个电磁铁而已，在必要上也可增加它的对应数。
图1的电机为直线型运动，总之就是属于线性步进电机，因而，就如这样并不能成为转型的情况，如此，为了要成为转型就必须下些功夫，图2为了要使刚才线性型的构造成为旋转型的总结，所以它的驱动原理在本质上和刚才的直线运动型一样。

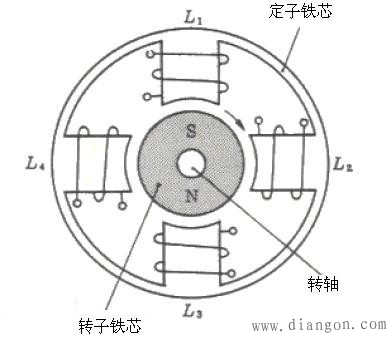

图2 作为转构造的产品
