西门子PLC的bcd_di指令
时间：2023-03-08作者：佚名
|
plc的BCD_DI指令符号
表1 为BCD_DI转换指令说明表。
表1 BCD_DI转换指令说明表
BCD_DI（BCD码转换为双整型数）指令，读输入参数IN的内容，是7位数BCD码（BCD码数的范围： /- 9999999），并转换为一个双整型数（32位），双整型数的结果由参数OUT输出。ENO总是与EN有相同的信号状态。
32位双整型数应该对应8位BCD码，高位BCD码用来表示 /一号，即0000表示“ ”BCD码，1000表示“-”BCD码。双整型数分带“符号”的双整型数和不带“符号”的双整型数，本指令转换成带“符号”的双整型数。
表2 为BCD_DI转换指令对状态位的影响。
表2 BCD_DI转换指令对状态位的影响

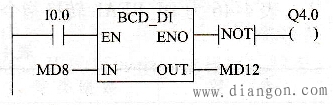

如图2所示，如果输入I0.0的信号状态为“1”，然后，作为7位BCD码读人的MD8被转换为双整型数。转换结果存放在MD12中。如果转换没有被执行(ENO=EN =0)，则输出Q4.0为“1”。
 图2 BCD_DI转换指令应用举例 |
