单芯线弯环制作方法
时间：2023-03-08作者：佚名
|
1．去除导线的绝缘层。剥线长度为弯环拉直后的长度再增加2~3mm的距离。
2．用圆头钳把经过剥线后的导线离绝缘层根部约3mm处向外弯出一定角度，如图(a)所示。
3．用圆头钳按顺时针方向把已弯成角度的线尾按略大于标准直径大小弯曲成圆弧，如图(b)所示。
4．用斜口钳剪去芯线余端，对圆环修正致圆，环尾间隙留1~ 2mm，并保证圆环平面平整、不扭曲，如图(c)、(d)所示。
5．圆环在连接过程中，环要放在两个垫片之间。如果同一螺钉要连接几个环时，必须在所有圆环之间垫入垫片，且圆环弯曲方向与螺钉的拧紧方向保持一致。

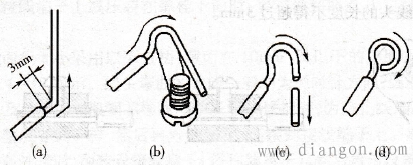

 图 单芯线弯环 |
