施耐德交流接触器的接线方法图解

交流接触器如何接线,以下就介绍以施耐德的交流接触器的接线.尽量通俗易懂。
交流接触器接线方法/步骤

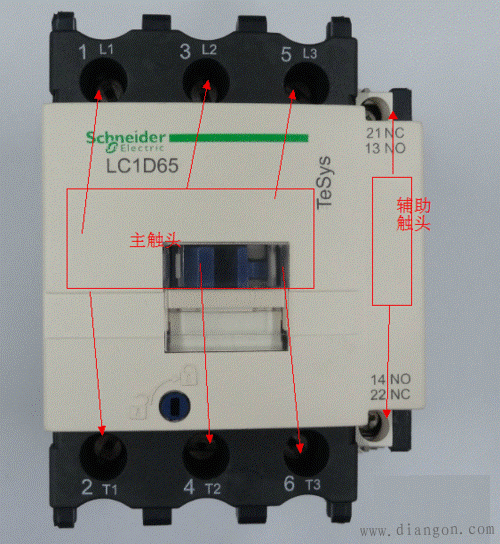

1首先我们先了解施耐德交流接触器的几个基本常识交流接触器有两个基本东西,主触头和辅助出头,主触头故名思议就是用来和用电器接触的或者接在主回路上,辅助触头就是接在控制回路上,用来控制主回路的.如图所示:

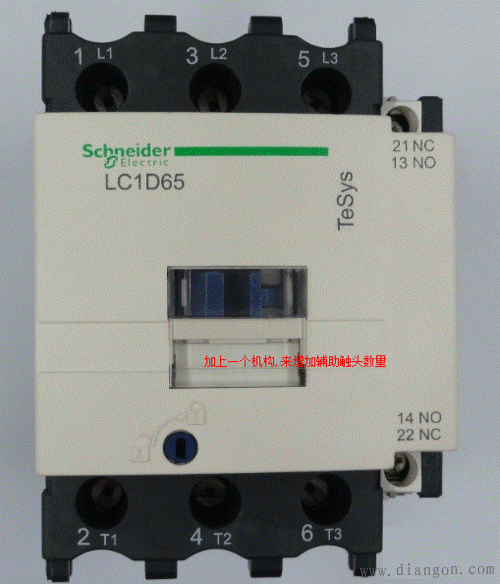

2主触头一般接到主回路上,至于先后顺序到时没有特别要求,辅助触头接到控制回路上,一般要选择是常开触点还是常闭触点.这个选择是根据控制回路的要求而定,一般一个交流接触器如果常开常闭触点不够用,以施耐德为例,可以在最上方加上一个机构.类似于常开常闭触点可供使用

3交流接触器的判断是常开常闭可以使用万能表的通断量程,当万能表测量是响证明是常闭触点,当万能表不响证明是常开触点,用手按一下辅助出头的按钮常开就会响,常闭就不响。
