用环流判断法寻找三相异步电动机定子绕组头尾端
时间：2023-03-08作者：佚名
|
用环流法辨别电动机绕组头、尾端，是利用电动机转子中的剩磁在定子三相绕组中感应电动势的原理来实现的，如图所示。

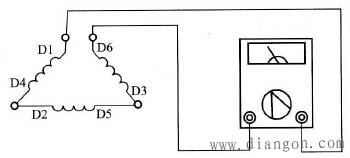

图 环流法判断三相电动机定子绕组头、尾端
(1)先将三个绕组找出来后，将万用表拨至直流10mA挡，万用表表笔接在两个绕组的任意两个引出端。剩下的4个引出线可任意串联后，将3个绕组接成三角形。
(2)用手缓慢而匀速地转动电动机转子，同时观察万用表指针摆动情况。摆动不大或不摆动，说明三角形接法是正确的．三相绕组分别为头尾相连。
(3)如果万用表指针有较大角度的偏转，说明接线错误，将万用表一表笔不动，另一表笔改接在本绕组的另一端，重新转动电动机转子，如万用表仍有较大偏转，可将剩下一相的两个端子对调后重新连接好再试，万用表指针不摆动或摆动不大时即为正确的三角形接法。
依据以上试验结果和三角形头尾相连的规定就可找出电动机绕组的始端和末端。此方法适用于电动机能用手转动或无电池情况下。 |
