步进电机工作过程

脉冲信号的产生
脉冲信号一般由CPU或单片机产生的，一般脉冲信号的比例为0.3-0.4左右，电机转速越高，比例则越大。
�微处理器
以四相步进电机为例，四相电机工作方式有二种，四相四步为AB-BC-CD-DA；四相八步为AB-B-BC-C-CD-D-AB。
�功率放大
功率放大是步进电机驱动系统最为重要的部分。步进电机在一定转速下的转矩取决于步进电机的动态平均电流而非静态电流（而样本上的电流均为静态电流）。平均电流越大电机力矩越大，要达到平均电流大这就需要驱动系统尽量克服电机的反电势。因而不同的场合采取不同的驱动方式，到目前为止，步进电机驱动方式一般有以下几种：恒压、恒压串电阻、高低压驱动、恒流、细分数等。

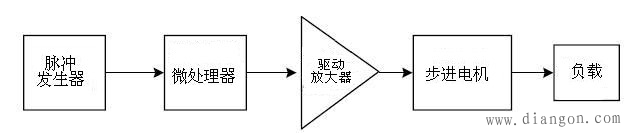

图 步进电机控制流程图
