测量变频器IPM模块好坏的简易方法

以富士7MBP系列变频器IPM模拟为例。
检测IPM好坏，第一步先要搞明白各端子功能（为下手做好准备），应该是个无容置疑的问题。
一、认知IPM

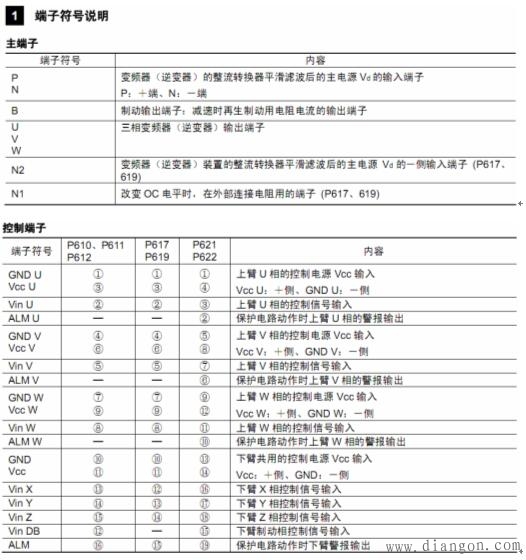

搜寻相关资料，看引脚标注功能。如表1 端子符合说明。

表1
如图1 如果想研究一下原理电路框图，也不错。

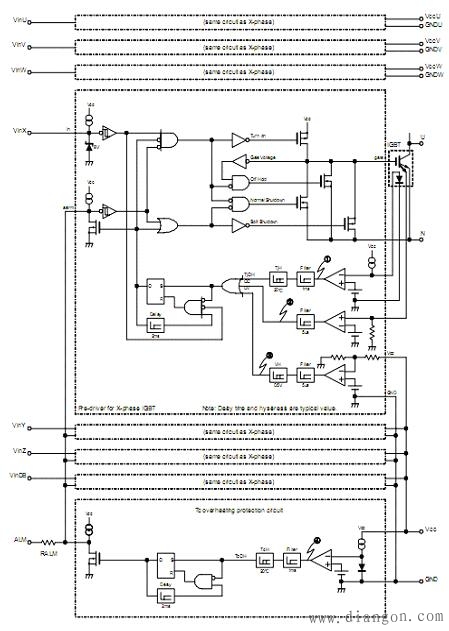

图1 IPM原理电路框图
有点懒，不想研究它，光看端子图，关键是驱动电路的供电端子，脉冲输入端子，和所驱动的IGBT的C、E极，找到测量下手处，也就够了，重点看图二和表一，就成了。如何送入“人造脉冲”信号，看图3应用电路示例就有答案了。

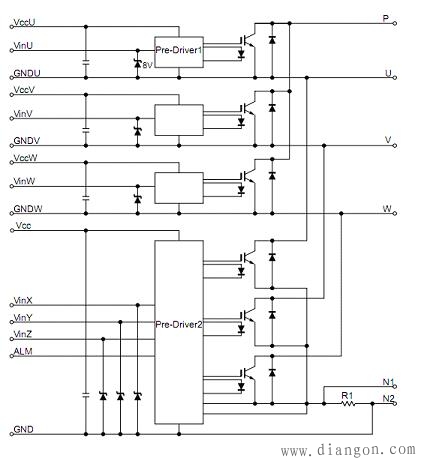

图2 IPM功能电路框图

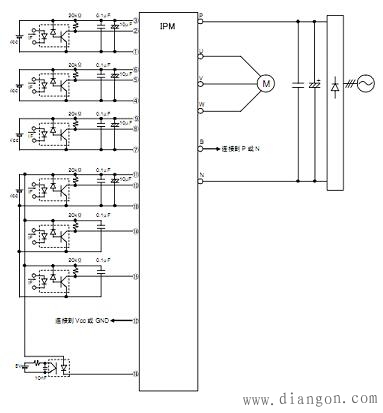

图3 IPM应用电路示例（制动单元内置型）
二、测量方法
在IPM脉冲输入端进入的是占空比约为1（占空比其实是随机变的）的矩形脉冲信号，从驱动光耦输出侧来看，当脉冲信号生效时，内部光敏三极管导通，相当于脉冲输入端和供电15V负端短接；若需IGBT关断，则使脉冲输入端为上拉15V高电平即可。
回到图2，若欲检测U相上臂IGBT是否良好，方法：
在驱动电路供电端VccU、GNDU加DC15V电源，注意电源极性不能上反。此时测P、U端子之间电阻为无穷大；
将脉冲端子VinU与GNDU短接一下，相当于输入了IGBT的开通信号，此时测P、U端之间的电阻变得很小，小于1kΩ，说明IGBT已经开通了；
测量就此结束。当然也可以狗尾续貂地测量一下IGBT是否受关断控制，由图2可知，其内部输入侧电路在VinU与GNDU之间，并联一只8V稳压二极管。此时将VccU端直接与VinU端短接有些不妥，当心烧掉内部稳压二极管！用一只（1kΩ~10kΩ以内的都行啊）电阻，短接一下VccU端与VinU端，再测P、U之间的电阻，又变为无穷大了。
如果测试IGBT开通时，能使P、U之间流通一定的电流，则测试效果会更佳，更准确一些。
重复以上1、2，或1、2、3，依次将六只IGBT一块儿测完，就完成任务。
