墙壁开关怎么接线?墙壁开关接线图

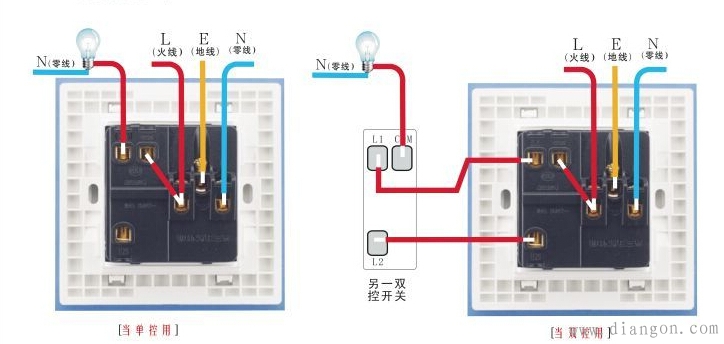

两开五孔插座接线图 N接零线，L接火线，另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，插座为火线接L接口，零线接N接口上就可以了。灯的火线进线可直接用导线从电源插座的火线连接过来即可。
两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直接接灯座上即可。
电工常见的电路图,双开双控开关接线图,简单易学的电气二次回路,多控开关接线图,一灯三控开关接线图,一开双控开关接线图,继电器接线图,三相电机正反转电路图,一灯六控开关接线图.电机星型三角形启动电路

"火线"经→"保险盒"到→“三孔插座”及“拉线开关”;然后“拉线开关”到→“灯泡”，达到只控制灯泡"亮"或"灭"/,最后将灯泡和“三孔插座”的零线接到电源"零线"上.※其中“保险盒”在进线入端，起到同时保护“灯泡”用电安全和“三孔插座”用电安全.
