导线连接方法_电线连接方法_导线的几种连接方法

在日常的电气安装工作中，常常需要把一根导线与另一根导线连接起来，因此，导线连接的好与坏关系到用电安全问题。导线与导线的连接处一般被称为接头，接头处又往往是事故的发生点。为了尽量避免事故发生，对导线接头的技术要求应为：
1)导线接触紧密，不得增加电阻；
2)接头处的绝缘强度，不应低于导线原有的绝缘强度；
3)接头处的机械强度，不应小于导线原有的机械强度的80％。
电线头的削法，如图1所示。

单层法 分段法 斜削法
图1 电线头的削法

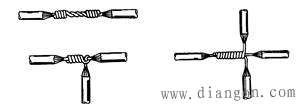

单股导线的对接和T形接法，如图2所示：单股导线的十字形接法，如图3所示。

图2 单股导线的对接和T形接法 图3 单股导线的十字形接法

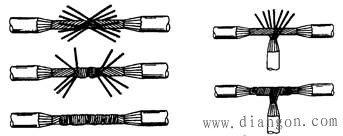

多股导线的对接，如图4所示；多股导线的T字形接法，如图5所示。

图4 多股导线的对接 图5 多股导线的T形接法
单股导线的终端接头，如图6所示；软线与单股导线的对接，如图7所示。

图6 单股导线的终端接头

图7 软线与单股导线的对接
