电流电压互感器的安装方法
时间：2023-03-08作者：佚名
|
电流互感器在高压电气设备或低压电气设备中应用极为广泛。电流互感器又叫做变流器。电流互感器的作用是：
①将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流（5A或1A），使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜和便于屏内安装。
②使二次设备与高压部分隔离，且互感器二次侧均接地，从而保证设备和人身的安全。电流互感器外形如图1所示。

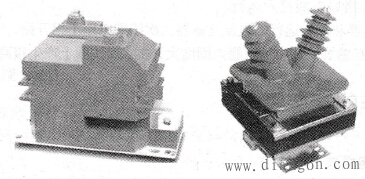

 图1 电流互感器实物图
安装使用电流互感器时应注意以下事项：
①经耐压试验合格后方能投入运行。
②高压电流互感器和低压运行的电流互感器二次线圈电路不得开路，并且其中一端要可靠接地。否则会使电流互感器铁芯中的磁通急剧增大，在二次线圈上产生很高的感应电动势。
电压互感器广泛用在电力系统中，分为电磁式和电容式两种。电压互感器的一次侧接被测高压，二次侧的电压一般为100V，供仪表指示或作为保护动作装置的启动电源。应用电压互感器时可将测量仪器电路与高压电路隔离开，可以保证人身及电气设备的安全。电压互感器的外形如图所示。
电压互感器是一种小型高压变压器，有单相和三相电压互感器之分。用于高压电力线路上。使用电压互感器时要注意以下两方面的问题。
(1)电压互感器的二次侧绝不允许短路，经耐压实验合格后方能投入运行。
(2)要经常检查电压互感器的缺油、漏油、油瓷套管有裂纹、损坏等不安全因素。  |
