开关柜的结构及组成分类

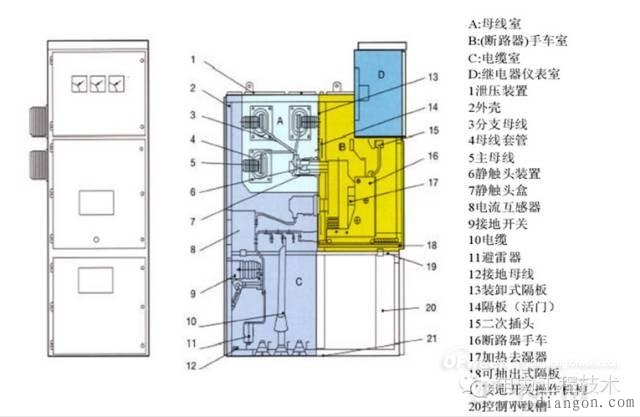

　　为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式隔室分类：

　　母线室：包括水平母线室与垂直母线室功能单元室(开关隔室)

　　电缆出线室：包括电缆室二次设备室

　　1.开关柜的主要组成

　　柜体：开关柜的外壳骨架及内部的安装、支撑件

　　母线：一种可与几条电路分别连接的低阻抗导体

　　功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）

　　2.进线 (插接式母线槽或电缆）方式

　　上进线；下进线；侧进线；后进线

　　3.出线方式(插接式母线或电缆)

　　前出线（顶部或底部）可以进行靠墙安装

　　后出线（顶部或底部）不可以进行靠墙安装

　　4.母线的分类：

　　主母线(水平母线）：连接一条或几条配电母线和或进线和出线单元的母线

　　配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电

开关柜的组成

　　5.功能单元分类

　　固定式 ：主电路的连接只能在开关柜断电的情况下进行接线和断开

　　可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置

　　抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置

　　6.安装方式

　　安装地点分类：室内安装；室外安装

　　安装方式分类：靠墙安装；离墙安装

　　固定方式分类：螺栓固定；电焊固定
