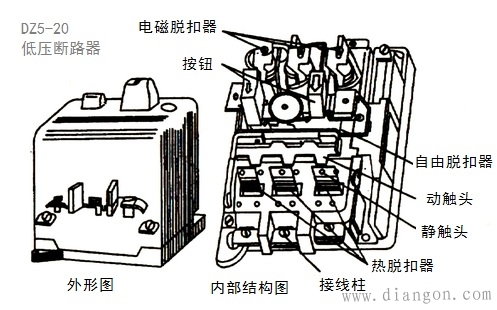

DZ5-20型低压断路器的外形及结构图

低压断路器的主要部件由触头系统、保护装置、灭弧装置、操作结构等组成，如下图所示为DZ5-20型的低压断路器的外形及结构图。
触头系统：一般由主触头、弧触头和辅加触头组成。
灭弧装置：采用栅片灭弧方法。即一般由长短不同的钢片交叉组成灭弧栅，放置在绝缘材料的灭弧室内构成灭弧装置。
保护装置：由各类脱扣器完成短路、过载、失压等保护功能。脱扣器类型按保护功能分为：过电流脱扣器、失压脱扣器和热脱扣器等。
