三相异步电动机改单相运行

1.三相绕组的三角形连接

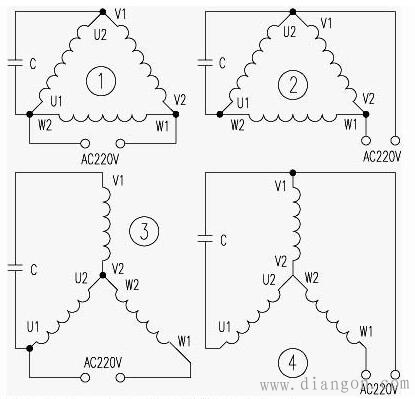

如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在ｕ相两端），然后２２０ｖ市电加在电容ｃ的一端和ｖ２与ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。

2.三相绕组的星形连接
将电容器接在任意两个端子上（如图３中接ｖ１、ｕ１），２２０ｖ市电则加在余下的端子ｗ１和电容ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从ｕ１换接到ｖ１端即可（如图４所示）。
3.电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的单位是μｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ（μｆ）＝ｐ（ｗ）／１０。
