SV015 Is5-4 1.5kW变频器上电后显示HW

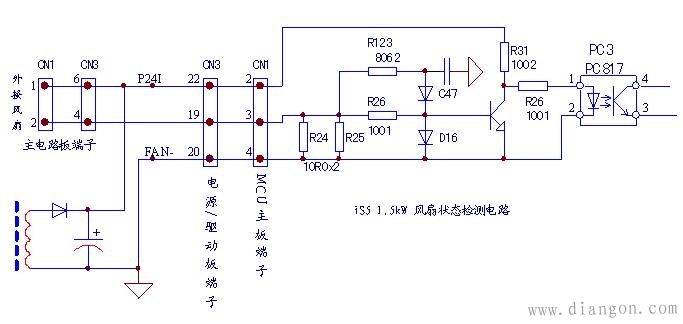

该机风扇状态检测电路见下图。由于是三块线路板经过插针连接，测绘较为费力。好在这部分电路较为简单，一会儿就干完了。
但为何要画出该部分电路，并与大家分享，其原因并非一句话所能说清。
如题，接手几台同型号机器，上电显示HW。说明书中给出了“当变频器的控制电路出现故障时，给出一个故障信号”的解释，并列出了具体的三条故障原因：
1.Wdog（看门狗？）故障；
2.EEP（是否为存储器数据？）错误；
3.ADC偏移量故障（是否为A-D转换基准异常？）。
嘿，上电按三条指示方向进行检修，重刷了EEPROM数据，无效。检测了基准电压，和检测了MCU工作三要素电路，均无异常。
后来细看检测电路，发现PC3是向MCU汇报情况的，是汇报什么情况呢？试一下便知道，短接其1、2脚后，显示与操作正常。PC3就是向MCU报HW故障的“汇报员”。

下功夫绘了上图电路，真相大白，原来该电路散热风扇状态检测电路，当检修中脱开与风扇的连接，或风扇已经损坏时，PC3动作向MCU报出HW故障。
而让人唯一不解的是，说明书中给指出了三个故障原因，唯独就是不给点出是散热风扇的原因！唯独这些原因和散热风扇没有一毛钱的关系，而唯独是散热风扇坏或相关检测电路异常，会报出HW，我的苍天大地啊！
