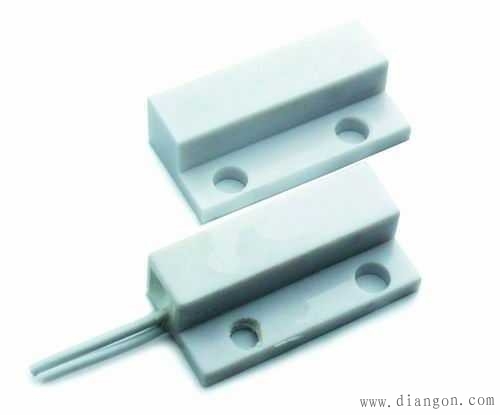

磁性接近开关工作原理及优缺点

　　1.工作原理

　　磁性接近开关能以细小的开关体积达到最大的检测距离。它能检测磁性物体（一般为永久磁铁），然后产生触发开关信号输出。由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体（如铁）把磁场传送至远距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作信号。 它的工作原理与电感式接近开关类似，其内部包含一个 LC 振荡器、一个信号触发器和一个开关放大器，还有一个非晶体化的、高穿透率的磁性软玻璃金属铁芯，该铁芯造成涡流损耗使振荡电路产生衰减，如果把它放置在一个磁场范围内（例如，永久磁铁附近），此时正在影响振荡电路衰减的涡流损耗会减少，振荡电路不再衰减。因此，磁性接近开关的消耗功率由于永久磁铁的接近而增加，信号触发器被启动产生输出信号。它有广泛的应用，如：可以通过塑胶容器或导管来对物体进行检测；高温环境的物体检测；物料的分辨系统；用磁石辨认代码等。

　　2.特点

　　(1)优点

　　① 可以整体安装在金属中。

　　② 对并排安装没有任何要求。

　　③ 顶部（传感面）可以由金属制成。

　　④ 价格低廉，结构简单。

　　⑤ 具有大的感应范围和高的开关频率。

　　(2) 缺点

　　① 动作距离受检测体（一般为磁铁或磁钢）的磁场强度影响较大。

　　② 检测体的接近方向会影响动作距离的大小（径向接近是轴向接近时动作距离的一半）。

　　③ 径向接近时有可能会出现两个工作点。

　　④ 检测体在固定时不允许用铁氧体或螺丝钉，只能用非铁质材料。
