三相异步电动机正反转原理图解

如何调整电机输出轴的转动方向？
这个问题与三相电源的相序有关，只要任意调换两相的相序就可以了！
普通三相异步电动机的正反转除了用变频器或2个接触器来控制，还有其它简单的控制方法吗？
用断路器，这些功能对于电路保护设计很有帮助。
辅助接点（辅助开关）：它们是与主接点电隔离的接点，适用于报警和程序开关。辅助接点可用于向操作人员或控制系统告警，发出警报，或在重要应用中接通备用电源。

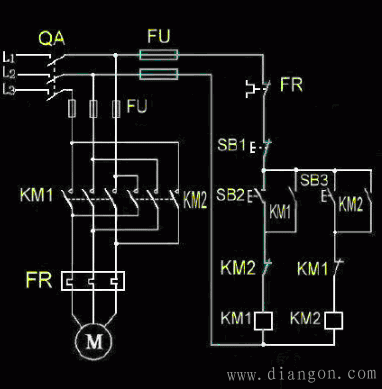

对普通三相异步电动机，改变输入电动机的三相电源相序，就可改变电动机的旋转方向。正反转控制线路就是基于这一原理设计。改变接入电动机三相电源相序的最简单的办法，就是调换其中两相线的位置。正反转控制线路一般都是基于这一方法。一种最简单的控制线路是使用倒顺开关直接使电动机作正反转，但其只适用于电动机容量较小、正反转不很频繁的场合。最常见的还是使用接触器的正反转控制线路。2#帖中给出的就是使用两台接触器的一个典型的具有双重联锁的正反转控制线路。

1、控制原理
当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。
2、互锁原理
接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
主要电气元件：按钮开关3个，接触器2个，热过载1个，最好加3个熔断器为保护3条火线用。

三相异步电动机正反转电气原理分析
主要电气元件：按钮开关3个，接触器2个，热过载1个，最好加3个熔断器为保护3条火线用。
电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
三相异步电动机正反转电气原理说明
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。
三相异步电动机正反转正向启动过程
按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
三相异步电动机正反转停止过程
按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。
三相异步电动机正反转反向起动过程
按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
