plc立即读取指令

说明：对于“立即读取”功能，必须按以下实例所示创建符号程序段。
对于对时间要求苛刻的应用程序，对数字输入的当前状态的读取可能要比正常情况下每OB1扫描周期一次的速度快。“立即读取”在扫描“立即读取”梯级时从输入模块中获取数字输入的状态。否则，必须等到下一OB1扫描周期结束，届时将以P存储器状态更新I存储区。
要从输入模块立即读取一个输入(或多个输入)，请使用外设输入(PI)存储区来代替输入(I)存储区。可以字节、字或双字形式读取外设输入存储区。因此，不能通过触点(位)元素读取单一数字输入。
根据立即输入的状态有条件地传递电压：
①CPU读取包含相关输入数据的PI存储器的字。
②如果输入位处于接通状态(为“1”)，将对PI存储器的字与某个常数执行产生非零结果的AND运算。
③测试累加器的非零条件。

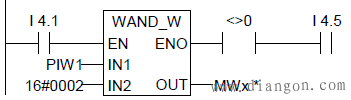

实例：可以立即读取外设输入I1.1的梯形图程序段

必须指定*MWx，才能存储程序段。x可以是允许的任何数。
WAND_W指令说明：
PIW1 0000000000101010
W#16#0002 0000000000000010
结果 0000000000000010
在此实例中，立即输入I1.1与I4.1和I4.5串联。
字PIW1包含I1.1的立即状态。对PIW1与W#16#0002执行AND运算。如果PB1中的I1.1(第二位)为真(“1”)，则结果不等于零。如果WAND_W指令的结果不等于零，触点A<>0时将传递电压。
