单相三孔插座接线图
时间：2023-03-08作者：佚名
|
单相三孔插座的插孔有圆形与扁形两种。如图1所示，圆形为老产品，已基本淘汰。
(1)排列与标志。在图1中，L表示相线（火线）、N表示中性线（零线）、E表示保护接地线（或称保护接零线），符号“
 ”为接地符号。 (2)接线方法。单相三孔插座的正确接线方法如图2所示。其中：

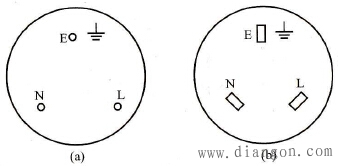

 图1 单相三孔插座插孔排列与标志
(a)圆孔形；(b)扁形

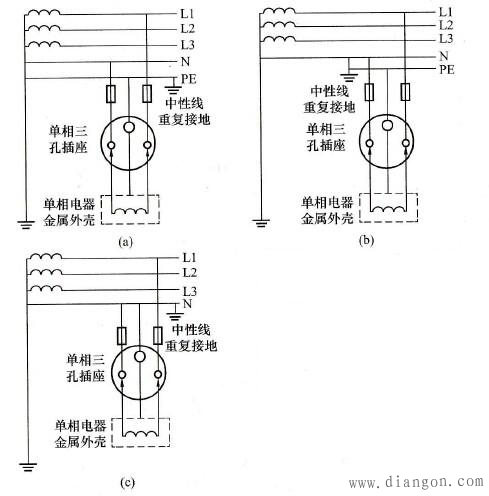

图2 单相三孔插座的正确接线方法
(a)方法一；(b)方法二；(c)方法三；
1)图2 (a)、(b)适用于三相五线制保护接零系统，这两种接法的安全性较高。
2)图2 (c)适用于三相四线制保护接零系统中 |
