照明灯开关接线图
时间：2023-03-08作者：佚名
|
照明灯具是工厂企业和住宅中应用相当广泛的电器，控制照明灯具的开关连接方式也很多，表6-7给出了照明灯具控制开关在日常应用中较常用到的几种连接方法，供参考，表中是以控制白炽灯为例来说明接线方法的。对照明开关的接线，应做到安全、美观、合理、经济，且便于维修。

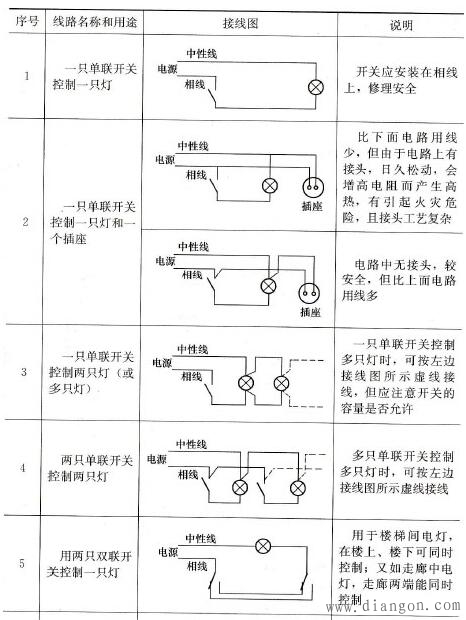

表 照明灯开关的各种连接方法
(1)对于序号1中的电路，电源开关应安装在相线（火线）上，使开关断开后，电灯的灯头不带电。
(2)对于序号中的电路，在安装吊灯时，其导线应采用绝缘软线，并应在吊线盒及灯座罩盖内将导线打结，以免导线线芯直接承受吊灯的重量而被折断。 |
