线缆桥架安装注意事项

电工学习网小编总结了以下桥架安装注意事项供广大施工人员借鉴：

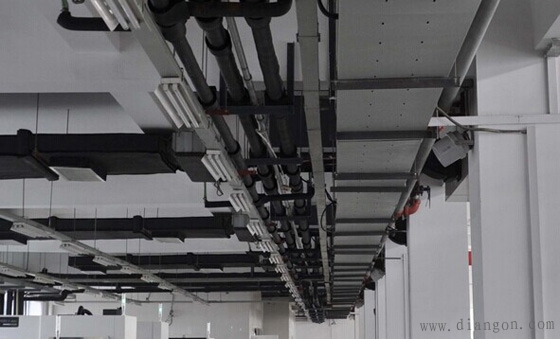

1、在现场组对桥架时，要注意两节桥架成一条直线。在厂房内安装电缆桥架要注意标高和天花板的距离，要有足够的操作空间。

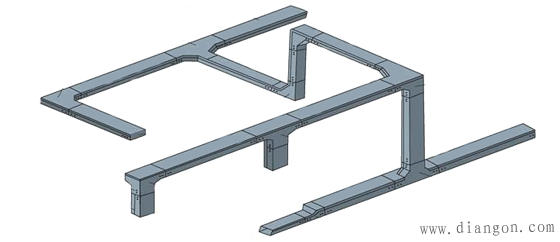

2、桥架直角拐弯时，器最小的弯曲半径要大于或等于槽板内最粗电缆外径的10倍，否则，这条最粗的电缆就不能很好处理。（http://www.gdzrlj.com/版权所有）电缆桥架直角弯头是设计选定的，要求安装人员在图纸会审时，考虑所选弯头桥架的弯曲半径是否足够大，否则要加宽桥架的宽度（由此可见，桥架选择并不单单是电缆多少，还要考虑电缆粗细）。
3、桥架开孔不能采用气焊，要用机械开孔方法。现在有专用电动或液动开孔器。桥架放上穿线管后，要用合适的格兰头或锁紧螺母固定穿线管。
4、桥架内的排水孔要保持畅通。
5、当电缆桥架直线距离超过50m时，要有热膨胀措施。
6、桥架按设计通常安装在管廊上或工艺管道的管架上。桥架的安装位置应该在它们的上方或侧面，不能安装在它们的下方。

7、仪表电缆桥架的支撑距离：XQJ型电缆桥架在装置上的支撑间距要小于允许最大负荷的支撑跨距。
8、桥架宽度：从电缆数量上考虑，要求选择的桥架宽度有一定余量，以便于今后增加电缆时用。从最粗电缆的直角转弯上考虑，所选桥架的弯曲半径要大于最大电缆外径的10倍。

9、桥架内动力电缆和仪表电缆隔开敷设：在某一区间，动力电缆和仪表控制电缆数量相对于桥架容量都较小时，可放在同一桥架内，但必须隔开。
10、桥架内电缆固定：要求水平走向电缆每隔2m固定一次，垂直走向电缆每隔1.5m固定一次。

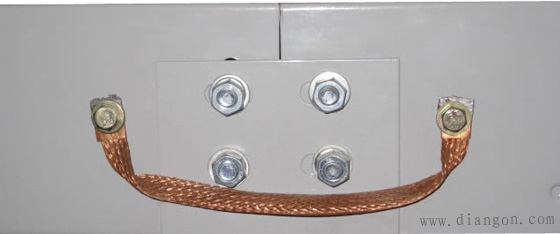

11、金属桥架接地：仪表用金属电缆桥架要可靠接地。常距离的电缆桥架每隔30-50m接地一次。
