用灯泡检查法判断三相电动机绕组头尾端方法
时间：2023-03-08作者：佚名
|
(1)准备一只220V／36V降压变压器，并按图(a)接线（小容量电动机可直接接220V交流电源）。
(2)闭合开关SA，如灯泡亮，表明两相绕组为头尾串联，在灯泡上的电压是两相绕组感应电动势的矢量和。如果灯泡不亮，表明两线圈绕组为尾尾或头头串联，作用在灯泡上的电压是两相绕组感应电动势的矢量差。

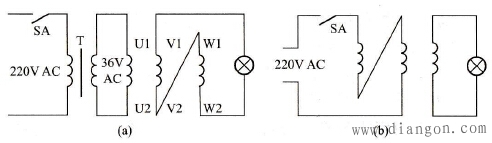

 图 用灯泡检查法判断三相电动机绕组头、尾端
(a)灯泡检查头、尾接线；(b)另一种灯泡检查法接线
(3)将检查确定的线头作好标记，将其中一相与接36V电源一相对调重试，以此确定三相绕组所有头、尾端。
(4)灯泡检查法还可按图 (b)接线，这样更直观简单。合上开关SA，如36V灯泡亮，表示接220V电源两相绕组为头尾串联。如灯泡不亮，表示两相绕组为头头或尾尾串联。
(5)将检查确定的线头作好标记，将其中一相与接灯泡一相对调重试，以此确定三相绕组所有头、尾端。 |
