星形启动和三角形启动原理图解

　　三角形接法
　　电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。 　　
　　星形接法
　　电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
　　星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常说到的星——三角启动。

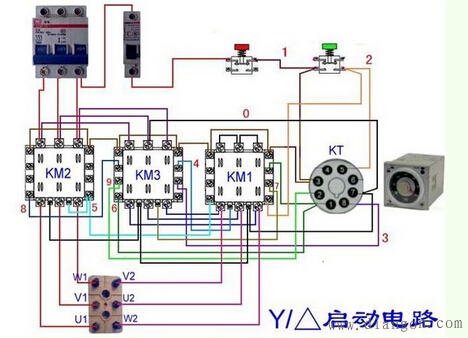

一、原理图：

二、工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车
按SB1 辅助电路断电各接触器释放` 电动机断电停车
线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三、三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因 而起动电流特性好，线路较简单，投资少。其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。所以该线路适用于轻载或空载起动的场合。另外应注 意，Y—△联接时要注意其旋转方向的一致性。
