三相异步电动机转子绕组结构原理

转子是电动机的旋转部分，包括转子铁芯，转子绕组和转轴等部分。

• 转子铁芯：作为电机磁路的一部分，并放置转子绕组。一般由0.5毫米厚的硅钢片冲制叠压而成。如右图所示。
• 转子绕组：其作为切割定子磁场，产生感应电动势和电流，并在旋转磁场的作用下受力使转子转动。根据构造的不同可分为鼠笼式和绕线式转子两种类型。

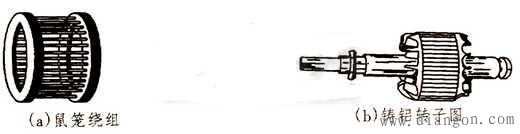

1. 鼠笼式转子：它的结构是转子铁芯的槽沟内插入铜条，在铜条两端焊接两个铜环，如下图（a）所示。这样转子绕组好像一个鼠笼型转子。为了节约铜材和便于制造。目前绝大部分鼠笼均采用铝代替。如下图（b）所示。



2. 绕线式转子：绕线式转子绕组也和定子绕组一样做成三相对称绕组，经过适当的排列和组合。
3.
4. 嵌入并固定转子铁芯槽内，最后使三组绕圈接成星形连接，三个引出线分别接到固定的转轴上的三个铜滑环上，在各个环上，分别放置着固定不动的电刷，通过电刷与滑环的接触，使转子绕组与外加变阻器接通，一边启动电机。如右图所示。
5. 转轴：用以传递转矩及支撑转子的重量。一般都由中碳钢或合金钢制成。除了定子和转子两大部分外，还有端盖，风扇等其他附件。
