RS485终端匹配

对RS-422与RS-485总线网络一般要使用终接电阻进行匹配。但在短距离与低速率下可以不用考虑终端匹配。

一般终端匹配采用终接电阻方法，终接电阻一般在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻。这种匹配方法简单有效，但匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。

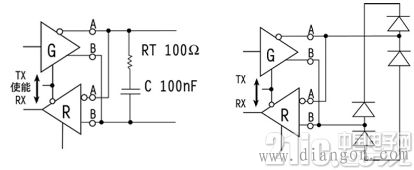

另外一种比较省电的匹配方式是RC匹配。利用一只电容C隔断直流成分可以节省大部分功率。但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。

还有一种采用二极管的匹配方法。这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的。节能效果显著。
