电阻的色环及误差表

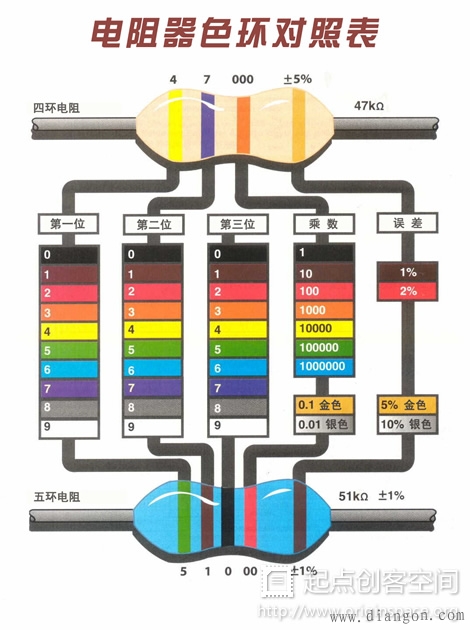

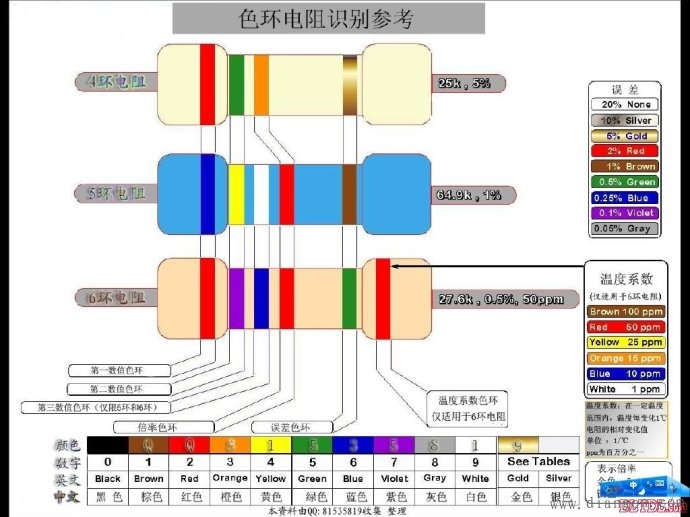

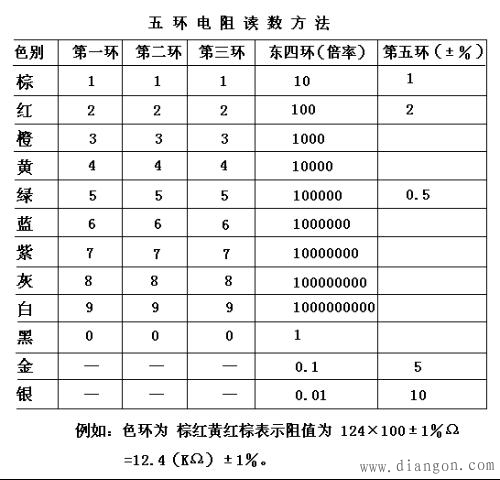

4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 1个色环表示误差。5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。下表是色环电阻的颜色-数值对照表：

色环 第一环 第二环 第三环 第四环
（乘法） （误差环）
黑 0 0 1
棕 1 1 10 /- 1%
红 2 2 100 -2%
橙 3 3 1000
黄 4 4 10000
绿 5 5 100000 /- 0.5%
兰 6 6 1000000 /- 0.2%
紫 7 7 10000000 /- 0.1%
灰 8 8 100000000
白 9 9 1000000000 5~-20%
金 -5%
银 -10%
无色环 -20%
一、电阻阻值的色环表示法
电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色
按照下面的方法容易记忆：
棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0
此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。对此，我们放在后面介绍。
“四色环”读数规则
所谓“四色环电阻”就是指用四条色环表示阻值的电阻。从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。如下图：
但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
请看下面例子：
红2 紫7 棕1 金±5％
第一环：红——代表2
第二环：紫——代表7
第三环：棕——代表1，
但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。
由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。上述电阻的阻值是：270Ω
那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。金色代表误差±5％，银色代表误差±10％。对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。
在识别四色环电阻时，有两个情况要特别注意：
1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”。如：红2 红2 黑0个0 金±5％ 阻值是：22Ω 而绝不是220Ω！
2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？做法如下：
第三环—金色：把小数点向前移动1位；
第三环—银色：把小数点向前移动2位。
例：
1、色环排列：橙灰金 金 ，阻值是3.9Ω
2、色环排列：绿黄银 金 ，阻值是：0.54Ω
因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在普通的电阻系列中是没有的。
