负载星形连接的三相电路实验误差分析
时间：2023-03-08来源：佚名
|

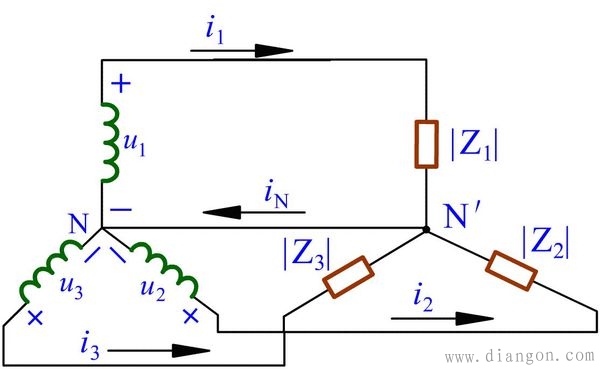

该接法有三根火线和一根零线，叫做三相四线制电路，在这种电路中三相电源也是必须是Y形接法，所以又叫做Y－Y接法的三相电路。显然不管负载是否对称(相等)，电路中的线电压UL都等于负载相电压UYP的 倍，即 UL = UYP 负载的相电流IYP等于线电流IYL，即 IYL = IYP 当三相负载对称时，即各相负载完全相同，相电流和线电流也一定对称(称为Y－Y形对称三相电路)。即各相电流(或各线电流)振幅相等、频率相同、相位彼此相差120，并且中线电流为零。所以中线可以去掉，即形成三相三线制电路，也就是说对于对称负载来说，不必关心电源的接法，只需关心负载的接法。
|
