测量用电流互感器接线方法

　　测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

　　1、普通电流互感器接线图　　

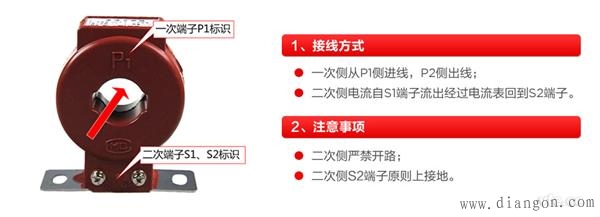

　　电流互感器的一次侧电流是从P1端子进入，从P2端子出来;即P1端子连接电源侧，P2端子连接负载侧。

　　电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

　　注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

　　2、穿心式电流互感器接线图

　　穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
