三相异步电动机的结构图解

　三相异步电动机主要由定子和转子两个部分组成，结构如图1所示

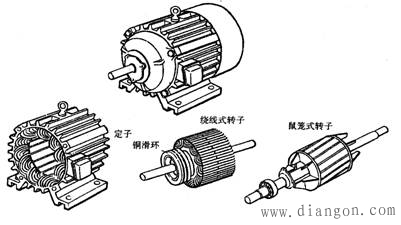

　　 图1 异步电动机结构

　　1.定子部分

　　包括机座，定子铁心和定子绕组。机座通常用铸铁或铸钢制成，铁心用硅钢片叠成圆筒形，铁心的内圆上有若干分布均匀的平行槽，槽内安装定子绕组。定子绕组是电动机的电路部分，三相电动机的定子绕组由三相对称的绕组组成。三相绕组的各相绕组彼此独立，按互差120⁰电角度嵌放在定子，各绕组起绐端分别为U1、U2、V1、V2、W1、W2，从机座上的接线盒中引出。根据要求将三相定子绕组接成星形（Y形）或三角形（△形），具体接线方式如图2所示。

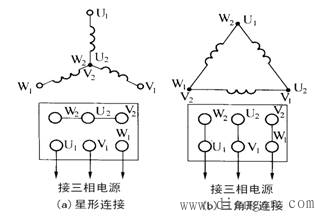

　　 图2 三相异步电动机定子绕组的接线图

　　电动机如果接成星形，则电机每相绕组承受电压是电源的相电压，如果接成三角形，则电机每相绕组承受电压是电源的线电压。具体是星形连接还是三角形连接应考虑电机的额定电压值。

　　例如：电机额定电压是220V应采用星形连接，如额定电压是380V应采用三角形连接。

　　2.转子部分

　　由转子铁心、转子绕组和转轴等部分组成。转子铁心也由硅钢片叠成，并固定在转轴上。转子的外圆周上也有若干分布均匀的平行槽，用于安置转子绕组。

　　转子绕组根据其结构可分为鼠笼式和绕线式两种

　　（1）鼠笼式转子

　　鼠笼式转子是在转子铁心的每一条槽内，插入一根裸导条，在铁心两端分别用两处短路环把导条连接成一个整体，形成一个自身闭合的短路绕组。如去掉铁心，整个绕组就像一个鼠笼，所以称为鼠笼式电动机，中小型电动机的笼型转子一般采用铸铝，大型电动机则采用铜导条，如图3所示。

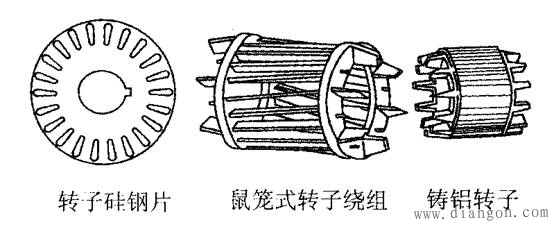

　　 图3 笼式转子示意图

　　（2）绕线式转子

　　绕线式转子是在平行槽内嵌入对称的三相绕组，并把它接成星形，其末端接在一起，首端分别接在转轴上的三个彼此绝缘的滑环上，经电刷与外电路连接，这种电动机称为绕线式电动机。如图4所示

　　 图4 绕组式转子
