铜芯电缆载流量对照表_电缆敷设方式、电表和互感器的选型

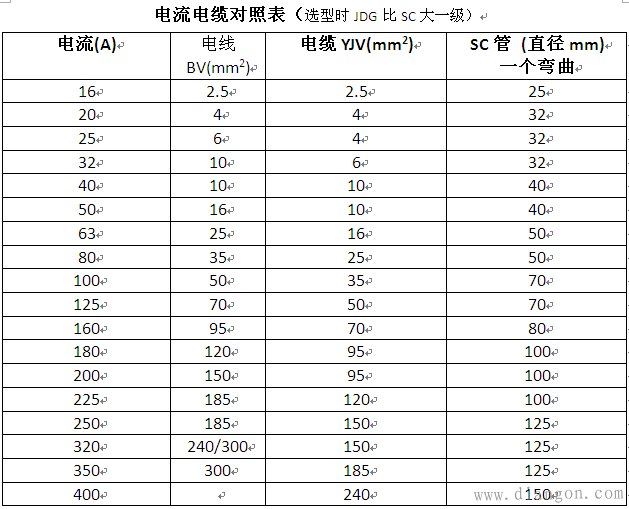

小编根据图集“建筑电气常用数据”以及各大房地产公司的设计管控要点总结的电流电缆对照表、电缆敷设方式、电表和互感器的选型，希望对建筑电气设计人有所帮助。

常用敷设方式：WC暗敷设在墙内 FC预埋在地面内 CC暗敷设在顶板内 WE沿墙面敷设 SR线槽敷设 ACC吊顶内

电表选型：10（40A） 15(60A) 20(80A) 25(100A)

互感器选型： 先将国产电流互感器的标准系列的额定一次电流抄录如下，供大家设计时查阅：5A，10A，15A，20A，30A，40A，50A，75A，100A，150A，200A，300A，400A，500A，600A，800A，1000A，1200A，1500A，2000A，3000A。当然负荷电流小于20 A者无需电流互感器。施耐德公司的电流互感的额定一次电流与国产略有区别：40A，50A，75A，100A，125A，150A，200A，250A，300A，400A，500A，600A，800A，1000A，1250A，1500A，2000A，2500A，3000A，4000A，5000A，6000A。没有小于40A的电流互感器。由于计费用的电流互感器是供电部门标定后提供的，一般设计中还是国产为主为宜。
