电接点温度仪表构成温度控制系统
时间：2023-03-08作者：佚名
|

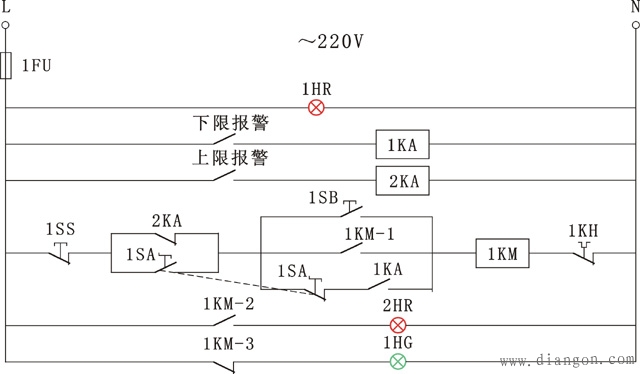

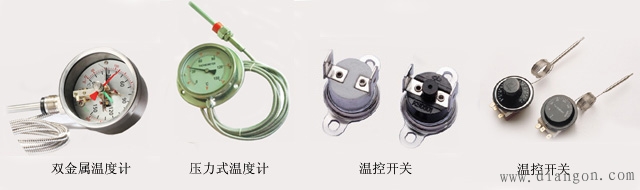

电接点温度仪表比较常见的有电接点双金属温度、电接点压力式温度计、温度开关和电接点水银温度计等，通常电接点温度以表的检测部分与指示部分合为一体（部分温度开关没有显示）。  图1 常见电接点温度仪表 1.1 电接点温度仪表构成温度控制系统框图  图2 电接点温度仪表构成温度控制系统框图 1.2 电接点温度仪表构成温度控制系统电气二次控制原理图  图3 电接点温度仪表构成温度控制系统电气二次控制原理图 1.3 说明 1FU为电气二次回路电源熔断器；1HR为二次回路电源指示灯（红）；2HR为运行指示灯（红）；1HG为停机指示灯（绿）；1KA、2KA为中间继电器；1SA为无自复位旋转开关（最好使用三挡旋转开关，中间位置为加热强制停止，两侧为自动或手动工作模式）；1SS为停止按钮；1SB为启动按钮；1KM为接触器；1KH为热继电器；上限和下限报警触点来自于电接点温度计仪表。 1.4 工作原理 1.4.1 在控温系统上电前，首先进行温度设定，将电接点双金属温度、电接点压力式温度计和温度开关等仪表上限报警值和下限报警值调至所需控制范围。 1.4.2 无自复位旋转开关在中间位置为加热强制停止，无论手动或自动均不能启动加热设备；旋转开关在自动加热位置时，加热设备由仪表自动控制；旋转开关在手动加热位置时，加热设备由人工手动控制启停。 1.4.3 自动工作模式下温度控制原理:温度控制系统有手动加热和自动控制两种工作模式，通过旋转开关1SA来选择；电气二次回路接通电源后，电源指示灯1HR常亮，（接触器1KM未动作时）1HG运行指示灯亮；当加热装置内的温度＜仪表下限报警值时，仪表下限常开触点闭合、同时中间继电器1KA常开触点闭合，电加热器开始加热，温度加热系统升温，同时2HR运行指示灯亮；当加热装置内的实际温度上升到≥仪表下限报警值时，下限报警触点断开、同时中间继电器1KA常开触点断开，但由于接触器的常开触点1KM-1闭合自锁,加热器仍然加热,温度继续上升；当加热装置内的温度＞仪表上限报警值时，仪表上限常开触点闭合、同时中间继电器2KA常闭触点断开，加热器断电，停止加热，同时1HG停机指示灯亮；当加热装置内的温度≤仪表下限报警值时，仪表上限常开触点断开、同时中间继电器2KA常闭触点闭合，此时加热器仍不能加热；当温度温度＜仪表下限报警值时，加热装置才又开始加热，这样如此循环即可实现区间温度控制。 1.4.4 仪表报警触点容量较小且通常为常开，1KA、2KA中间继电器作用在于触点增容、隔离干扰和报警触点状态转换，使用中间继电器有利于提高系统可靠性。 1.4.5 图3为较完整的电气二次控制原理图，仅供大家参考，实际应用时可根据实际需要增加相关元件及修改原理图。 1.5 特点 1.5.1 采用电接点温度仪表构成的温度控制系统，方法简单，所用部件少，成本低。 1.5.2 但由于电接点温度仪表的测温元件与指示表盘合在一起，观察加热装置的实时温度略有不便 1.5.3 另外电接点温度仪表有惯性，测温精度和控制误差较大，因此这种方法常用在对温度控制要求不高的场合。 |
