变压器空载试验方法
时间：2023-03-08作者：佚名
|
对变压器进行空载试验的方法与要求如下：

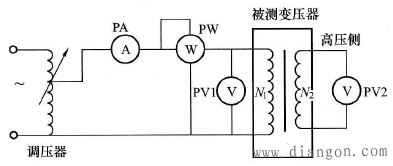

(1)试验线路。对变压器进行空载试验的线路如图所示。通常是在被测变压器的低压侧加电压，高压侧开路。
 图 对变压器进行空载试验的线路
(2)试验方法。按图连接好电路后，调整调压器的电压，使被测变压器的一次侧电压U1为其额定电压，此时二次侧的感应电压（空载）U2也应为额定值，由此可得变压器的变压比K为
K=N1/N2≈U1/U2
式中N1、N2-被测变压器一次、二次侧匝数。
在空载试验时，电流表PA测得的电流即为被测变压器的空载电流。功率表PW的读数即为空载损耗功率。 |
