现场总线有哪些?现场总线种类

现场总线是应用在生产现场与微机化测量控制设备之间实现双向串行多节点通信的系统也称为开放式．全数字化．多点通信的底层控制网络。
现场总线是应用在生产现场、在微机化测量控制设备之间实现双向串行多节点数字通信的系统，也被称为开放式、数字化、多点通信的层控制网络。
现场总线技术将专用微处理器置入传统的测量控制仪表，使它们各自具有了数字计算和数字通讯能力，采用可进行简单连接的双绞线等为总线，把多个测量控制仪表连接成网络系统，并按公开、规范的通信协议，在位于现场的多个微机化测量控制设备之间及现场仪表与远程监控计算机之间，实现数据传输与信息交换，形成各种适应实际需要的自动控制系统。
现场总线是20世纪80年代中期在国际上发展起来的。随着微处理器与计算机功能的不断增强和价格的降低，计算机与计算机网络系统得到迅速发展。现场总线可实现整个企业的信息集成，实施综合自动化，形成工厂底层网络，完成现场自动化设备之间的多点数字通信，实现底层现场设备之间以及生产现场与外界的信息交换。
为什么要用现场总线？我们通过对现场总线在不同情况下不同机构和不同的人公认的对现场总线的本质体现中了解；
1)中现场通信网络
用于过程自动化和制造自动化的现场设备或现场仪表互连的现场通信网络。
现场设备互联
依据实际需要使用不同的传输介质把不同的现场设备或者现场仪表相互关联。
互操作性
用户可以根据自身的需求选择不同厂家或不同型号的产品构成所需的控制回路，从而可以自由地集成FCS。
2)分散功能块
FCS 废弃了dcs 的输入/输出单元和控制站, 把DCS 控制站的功能块分散地分配给现场仪表, 从而构成虚拟控制站，彻底地实现了分散控制。
3)通信线供电
通信线供电方式允许现场仪表直接从通信线上摄取能量, 这种方式提供用于本质安全环境的低功耗现场仪表, 与其配套的还有安全栅。
4)开放式互联网络
现场总线为开放式互联网络，既可以与同层网络互联，也可与不同层网络互联，还可以实现网络数据库的共享。
从以上内容我们可以看到，现场总线体现了分布、开放、互联、高可靠性的特点，而这些正是DCS系统的缺点。DCS通常是一对一单独传送信号，其所采用的模拟信号精度低，易受干扰，位于操作室的操作员对模拟仪表往往难以调整参数和预测故障，处于“失控”状态，很多的仪表厂商自定标准，互换性差，仪表的功能也较单一，难以满足现代的要求，而且几乎所有的控制功能都位于控制站中。FCS则采取一对多双向传输信号，采用的数字信号精度高、可靠性强，设备也始终处于操作员的远程监控和可控状态，用户可以自由按需选择不同品牌种类的设备互联，智能仪表具有通信、控制和运算等丰富的功能，而且控制功能分散到各个智能仪表中去。由此我们可以看到FCS相对于DCS的巨大进步。
也正是由于FCS的以上特点使得其在设计、安装、投运到正常生产都具有很大的优越性：首先由于分散在前端的智能设备能执行较为复杂的任务，不再需要单独的控制器、计算单元等，节省了硬件投资和使用面积；FCS的接线较为简单，而且一条传输线可以挂接多了设备，大大节约了安装费用；由于现场控制设备往往具有自诊断功能，并能将故障信息发送至控制室，减轻了维护工作；同时，由于用户拥有高度的系统集成自主权，可以通过比较灵活选择合适的厂家产品；整体系统的可靠性和准确性也大为提高。这一切都帮助用户实现了减低安装、使用、维护的成本，最终达到增加利润的目的。

1、基金会现场总线(FoundationFieldbus简称FF)
　　这是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的WorldFIP协议于1994年9月合并的。该总线在过程自动化领域得到了广泛的应用，具有良好的发展前景。基金会现场总线采用国际标准化组织ISO的开放化系统互联OSI的简化模型(1，2，7层)，即物理层、数据链路层、应用层，另外增加了用户层。FF分低速H1和高速H2两种通信速率，前者传输速率为31.25Kbit/秒，通信距离可达1900m，可支持总线供电和本质安全防爆环境。后者传输速率为1Mbit/秒和2.5Mbit/秒，通信距离为750m和500m，支持双绞线、光缆和无线发射，协议符号IEC1158-2标准。FF的物理媒介的传输信号采用曼切斯特编码。

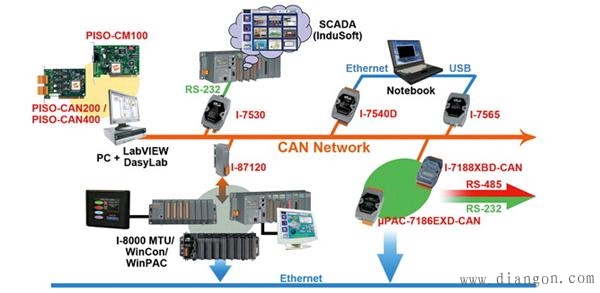

2、CAN(ControllerAreaNetwork控制器局域网)
　　最早由德国BOSCH公司推出，它广泛用于离散控制领域，其总线规范已被ISO国际标准组织制定为国际标准，得到了Intel、Motorola、NEC等公司的支持。CAN协议分为二层：物理层和数据链路层。CAN的信号传输采用短帧结构，传输时间短，具有自动关闭功能，具有较强的抗干扰能力。CAN支持多主工作方式，并采用了非破坏性总线仲裁技术，通过设置优先级来避免冲突，通讯距离最远可达10KM/5Kbps/s，通讯速率最高可达40M/1Mbp/s，网络节点数实际可达110个。目前已有多家公司开发了符合CAN协议的通信芯片。

3、Lonworks

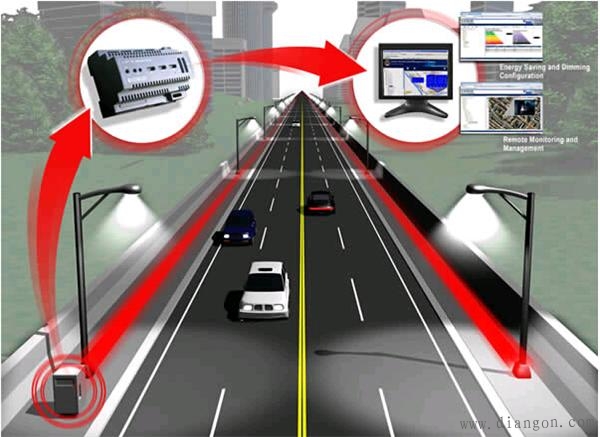

　　它由美国Echelon公司推出，并由Motorola、Toshiba公司共同倡导。它采用ISO/OSI模型的全部7层通讯协议，采用面向对象的设计方法，通过网络变量把网络通信设计简化为参数设置。支持双绞线、同轴电缆、光缆和红外线等多种通信介质，通讯速率从300bit/s至1.5M/s不等，直接通信距离可达2700m(78Kbit/s)，被誉为通用控制网络。Lonworks技术采用的LonTalk协议被封装到Neuron(神经元)的芯片中，并得以实现。采用Lonworks技术和神经元芯片的产品，被广泛应用在楼宇自动化、家庭自动化、保安系统、办公设备、交通运输、工业过程控制等行业。

4、DeviceNet
　　DeviceNet是一种低成本的通信连接也是一种简单的网络解决方案，有着开放的网络标准。DeviceNet具有的直接互联性不仅改善了设备间的通信而且提供了相当重要的设备级阵地功能。DebiceNet基于CAN技术，传输率为125Kbit/s至500Kbit/s,每个网络的最大节点为64个，其通信模式为：生产者/客户(Producer/Consumer)，采用多信道广播信息发送方式。位于DeviceNet网络上的设备可以自由连接或断开，不影响网上的其他设备，而且其设备的安装布线成本也较低。DeviceNet总线的组织结构是OpenDeviceNetVendorAssociation(开放式设备网络供应商协会，简称“ODVA”)。

5、PROFIBUS
　　PROFIBUS是德国标准(DIN19245)和欧洲标准(EN50170)的现场总线标准。由PROFIBUS--DP、PROFIBUS-FMS、PROFIBUS-PA系列组成。DP用于分散外设间高速数据传输，适用于加工自动化领域。FMS适用于纺织、楼宇自动化、可编程控制器、低压开关等。PA用于过程自动化的总线类型，服从IEC1158-2标准。PROFIBUS支持主-从系统、纯主站系统、多主多从混合系统等几种传输方式。PROFIBUS的传输速率为9.6Kbit/s至12Mbit/s，最大传输距离在9.6Kbit/s下为1200m，在12Mbit/s小为200m，可采用中继器延长至10km，传输介质为双绞线或者光缆，最多可挂接127个站点。

6、HART

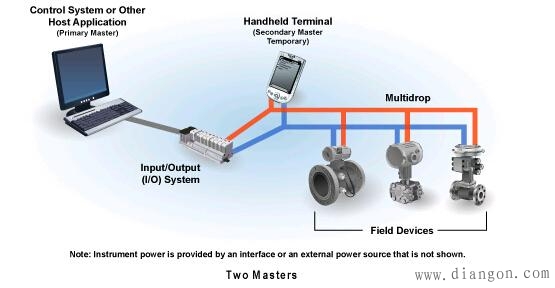

　　HART是HighwayAddressableRemoteTransducer的缩写，最早由Rosemount公司开发。其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变的过渡产品。其通信模型采用物理层、数据链路层和应用层三层，支持点对点主从应答方式和多点广播方式。由于它采用模拟数字信号混和，难以开发通用的通信接口芯片。HART能利用总线供电，可满足本质安全防爆的要求，并可用于由手持编程器与管理系统主机作为主设备的双主设备系统。

7、CC-Link
　　CC-Link是Control
