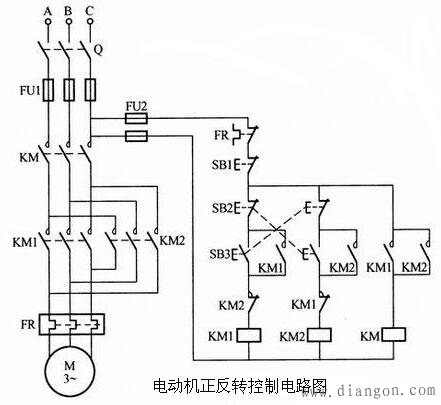

三个接触器互锁电动机正反转控制电路原理图解

反向起动转动：当正转变反转时，按下反转按钮SB2,其常闭触点先断开，切断正转控制回路，使正转接触器KM1断电释放，电源接触器KM也随着断电释放，然后其常开触点闭合，接通反转控制回路，使反转接触器KM2得电吸合并自锁，电源接触器KM也得电吸合，电动机接入反相序三相电源，反向起动运转。
正向启动转动：当正转起动时，按下正转按钮SB3,其常闭触点先断开，切断反转控制回路，然后其常开触点闭合，接通正转控制回路，正转接触器KM1得电吸合并自锁，电源接触器KM也得电吸合，电动机接人正相序三相电源，正向起动运转。
可见在正反转换接时，由于KM1和KM两个接触器主触点组成4断点灭弧电路，可有效地熄灭电弧，防止相间短路。反转变正转亦然。
