PLC控制柜由哪些元件组成?
时间：2023-03-08来源：佚名
|

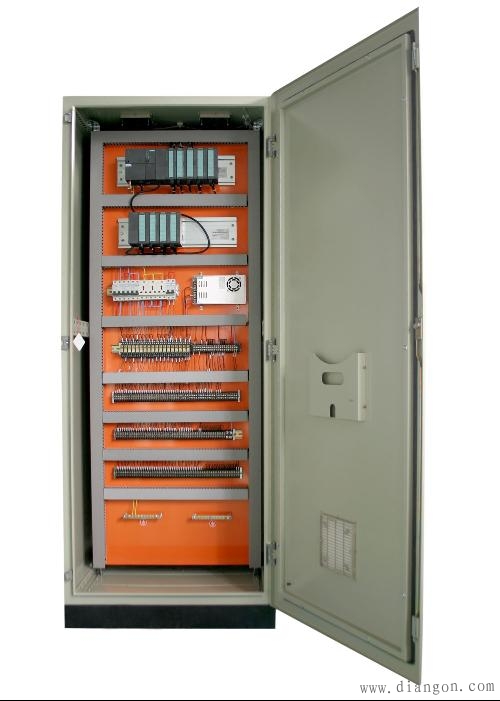

可编程控制柜、plc控制柜指由PLC系统集成商成套、配线和调试好的控制柜,它可实现电机、变频、仪表等诸多设备自动控制和监控。 PLC控制柜一般由这些部分组成： 1、PLC柜体 做工精细的PLC柜体是整套PLC控制系统的外部形象，既要经济实惠，又要高端大气上档次，更要兼顾防水、防尘、结构合理便于元件安装的要求。 2、空气开关 （1）AC220V总电源开关，这是每台PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。 （2）DC24V电源总开关，这是每台PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。 （3）动力电源总开关，如果PLC控制柜内还安装有接触器、变频器等设备，这个开关是必须的。 3、汇线槽 汇线槽用于PLC柜内布线用，汇线槽规格大小由柜内线缆数量决定。 4、DC24V开关电源 大部分PLC自带DC24V电源，如果需要DC24V电源回路较多，则必须单独配置输入AC220V/输出DC24V优质开关电源模块 5、可编程序控制器（PLC） 可编程序控制器PLC品牌通常根据工程需要选择，性能稳定、运行可靠、高性价比、简洁实用和、便于扩展和兼容性强是选择PLC的基本要素。如果工程比较大或重要场合还需要考虑PLC冗余（也就是两套交替使用）。 6、中间继电器 PLC控制柜内可编程序控制器DO输出原则上不直接入外部控制回路，应由高性能中间继电器（如欧姆龙品牌，线圈电压DC24V）中转，有利于延长PLC DO输出模块使用寿命和安全性。中间继电器触点数量按需要选择两常开/两常闭类型或四常开/四常闭类型中间继电器。 7、接线端子 接线端子数量由输入和输出回路数量决定。 8、信号隔离器和配电器 现场两线制变送器信号通过配电器转换为4-20mA信号送入可编程序控制器AI输入端；外部4-20mA、0-5V、0-20mA等各种信号通过通过信号隔离器转换为4-20mA信号送入可编程序控制器AI输入端。使用信号隔离器和配电器可以提高整个系统抗干扰能力和系统稳定性能。 9、安全栅 可编程序控制器AO输出或DI输出如需要送至危险区域，则应按要求选配相应安全栅。 10、其他设备 PLC柜内通常还会配置接触器、按钮、变频器、交换机、人机界面触摸屏等设备，视工程技术要求而定。
|
